Задвижки для трубопроводов - это детали крепления трубопровода, которые предназначаются для остановки потока/перекрытия рабочей среды. Механизмы используются часто в системах водо-, энегроснабжения, технологических линиях нефте- и газопереработки, пр. Крепится элемент к системе труб при помощи болтовых соединений, гаек, фланцев стальных, шайб. В наиболее опасных и ответственных участках систем задвижки ввариваются.
Диаметры труб, на которые устанавливаются задвижки , могут быть разными: от 50 до 3000 мм. Также может отличаться и давление внутреннего потока: от 0,4-20 МПа. Температура рабочей среды в трубах порой поднимается до 600 градусов по Цельсию. В зависимости от указанных характеристик трубосистем выделяют разновидности задвижек фланцевых.
Виды задвижек для трубопроводов с фото
Существуют параллельные и клиновые задвижки. Первая разновидность предполагает, что уплотненные кольца располагаются параллельно друг другу. Такие механизмы имеют либо затвор в виде одного диска/листа (шиберные), или затвор в виде пары дисков с установленным между ними распорным клином/пружиной. Элементы могут оснащаться выдвижным и вращаемым шпинделем.

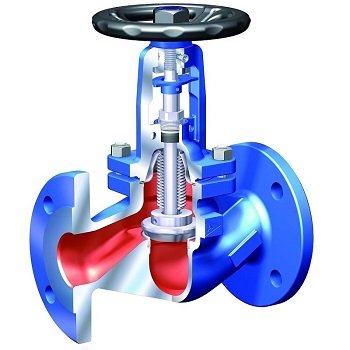

- Задвижки трубопровода с выдвижным шпинделем имеют литой корпус и крышку, используются при уровне давления до 1,6 МПа и при температуре внутреннего объема - до 450 градусов по Цельсию. Открывая/закрывая такой механизм, шпиндель двигается поступательно, совершая винтовые движения, а ходовая резьба и гайка шпинделя расположены вне полости задвижки. Плюсами такого механизма являются прямой доступ к ходовому узлу и возможность его тех. обслуживания, а также отсутствие пагубного влияния внешней/рабочей среды на механизм, как следствие - его меньший износ.

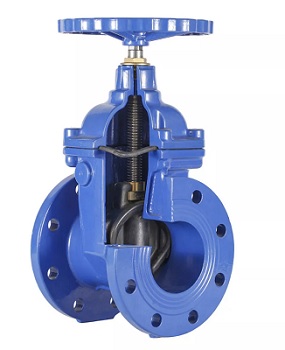

- Задвижки с невыдвижным шпинделем - при открытии/закрытии механизма шпиндель вращается, ходовая резьба располагается внутри полости механизма и контактирует напрямую с рабочей средой. Купить такие элементы стоит для оснащения трубопроводов для минеральных масел, воды, нефти, без твердых частиц. Достоинства: относительно малая строительная высота, возможность работы в жестких климатических условиях.
Клиновые отличаются от параллельных размещением уплотнительных колец в виде клина под острым углом. Такие задвижки производятся с цельным жестким клином или составным двухдисковым клином, который образуется двумя дисками, расположенными относительно друг друга под углом. Такая конструкция позволяет создать надежный запирающий механизм с высокой герметичностью.
Типы задвижек для трубопроводов
Выделяют также типы задвжиек для трубопроводов в зависимости от материала изготовления: стальные и чугунные. Отличаются механизмы и в зависимости от их целевого назначения: задвижки на газ, под электропривод, и пр. Всевозможные конфигурации и модели задвижек поставляет компания АкваКомлект. Специалисты нашей фирмы-поставщика помогут подобрать необходимые запирающие механизмы в зависимости от назначения, температуры рабочей среды, диаметра трубы, режима эксплуатации, давления в трубопроводе, желаемой цены и других факторов.
