Детали трубопроводов

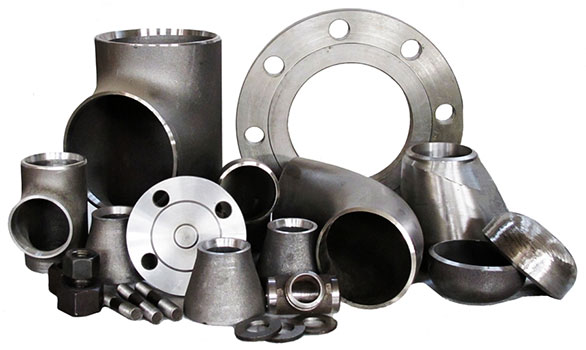

Узлы и детали трубопроводов

Детали трубопроводов - это соединительные детали трубопроводной арматуры, применяемые при строительстве трубопроводов из стали различного назначения, применяемые при поворотах, изгибах, наклонах, отводах, изменению диаметра трубы и в случае временного неиспользования трубопровода. Защиту от коррозии может обеспечить покрытие эмалями.

Мы предлагаем широкий ассортимент деталей для трубопроводов, включая полипропиленовые и металлопластиковые трубы, фитинги, арматуру, измерительные приборы и многое другое по доступным ценам и с гарантией качества от производителя.

Виды деталей трубопроводов

Фасонные детали трубопровода

Отвод стальной

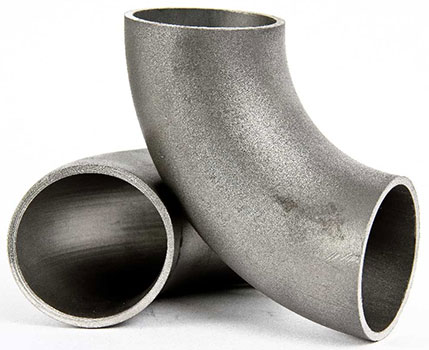

Отвод стальной - это вид детали трубопровода которая предназначена плавно изменять направление потока среды.

По типу изготовления бывает:

• отвод сварной;
• отвод бесшовный.

По технологии производства отвод бывает:

• кованый;
• горячегнутый;
• холодногнутый;
• сварной секционный;
• штампованный.

Отвод стальной используется в бытовых и промышленных трубопроводах.

Температурный диапазон от -70 до +450 °C (если среда неагрессивная и давление не больше 16 Мпа).

Размеры диаметров от 32 до 630 мм.

Переход стальной

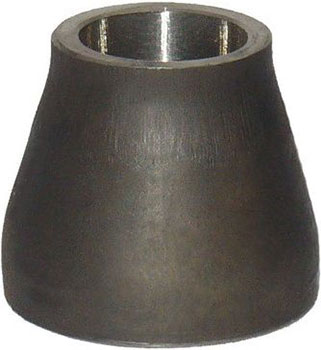

Деталь изменяющая диаметр трубопровода с одного размера на другой — называется переходом стальным.

По геометрии переход стальной бывает:

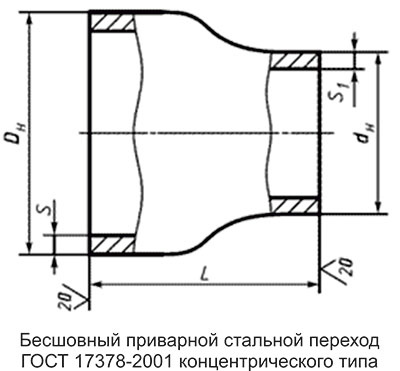

• концентрическим, имеют центральную ось симметрии, используется в вертикальных трубопроводах;

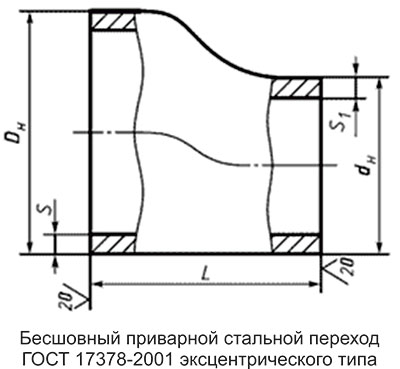

• эксцентраическим, входное и выходное отверстие на разных осях, поэтому его используют в горизонтальных трубопроводах.

По типу материала переходы стальные, как детали трубопроводов, делятся на:

• переход из углеродистой стали;
• переход из легированной стали;
• переход из низколегированной стали;
• переход из легированной жаропрочной стали.

Достоинства:

• переход стальной сделан из пластичного металла высокого качества;
• зона отверстий перехода точно соответствует зонам отверстий трубы, что позволяет организовать трубопровод без лишних зазоров и дыр.

Тройник стальной

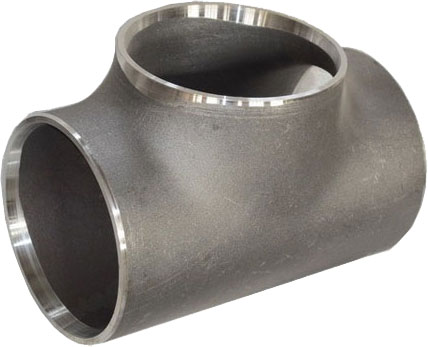

Стальной тройник - это соединительная часть которая присоединяется к магистральному трубопроводу боковых ответвлений.

Конструкция:

• Стальной;
• Три патрубка;
• Стальная труба.

Всё покрывается теплоизоляционным материалом для изолиции деталей трубопровода.

Для производства данных деталей трубопроводов используется:

• горячая штамповка;
• гидроштамповка;
• сварные тройники.

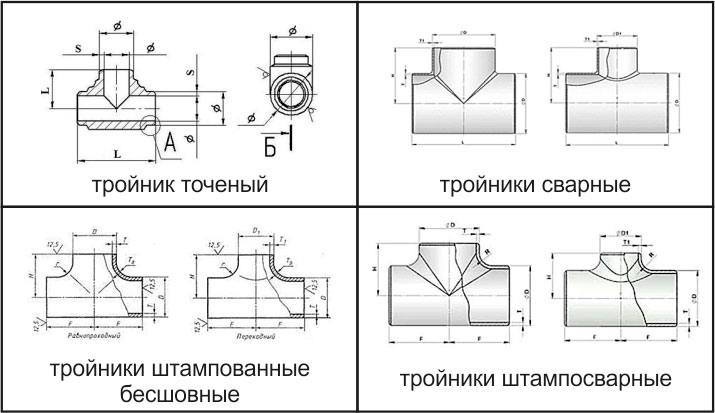

Виды тройников

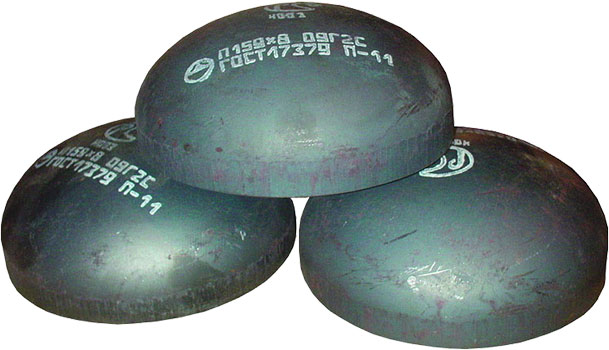

Заглушка

Иногда приходится учитывать особенности некоторых деталей в размерах, используемых материалов и прочее, вся эта совокупность характеристик называется «исполнением деталей трубопроводов».

Технические обозначения для деталей трубопроводной арматуры по ГОСТ:

• PN (Ру) — номинальное (условное) давление по ГОСТ 356 и ГОСТ 26349;
• Рпр — пробное давление по ГОСТ 357;
• Рр — рабочее давление;
• DN (Dy) — условный проход (номинальный размер) по ГОСТ 28338;
• D (Dн) — наружный диаметр торцов отводов и заглушек; большой наружный диаметр переходов и переходных тройников;
• D1 (dн) — меньший наружный диаметр торцов переходов и переходных тройников;
• d — внутренний диаметр торцов отводов, заглушек; больший внутренний диаметр переходов и переходных тройников;
• d1 — меньший внутренний диаметр торцов переходов и переходных тройников;
• T — толщина стенки деталей на торцах диаметра D;
• T1 — толщина стенки деталей на торцах диаметра D1;
• t­°C — температура;
• TB — толщина стенки отводов в неторцевых сечениях и тройников в зоне сопряжения магистрали и ответвления трубопровода;
• C — размер между центрами торцов отводов с φ = 180°;
• B — размер между плоскостью и наиболее удаленной от нее точкой наружной поверхности отводов с φ = 180°;
• F — размер между плоскостью одного и центром другого торца отводов с φ = 90°, а также между плоскостью торца магистрали и центром торца ответвления тройников;
• H — размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцовотводов с φ = 45°, а также между плоскостью ответвления и центрами торцов магистрали тройников;
• h — высота эллиптической части заглушки;
• K — размер между плоскостью торца и наиболее удаленной от нее точкой наружной поверхности заглушки;
• L — размер между центрами торцов переходов;
• R — радиус кривизны осевой линии (радиус изгиба) отводов;
• r — радиус наружной поверхности тройников в зоне сопряжения магистрали трубопровода и ответвления в плоскости;
• W — размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями отводов с φ = 60°;
• φ — угол между плоскостями торцов (угол изгиба) отводов;
• P — отклонение от перпендикулярности плоскостей торцов и осевой линии отводов;
• Q — отлонение расположения плоскостей торцов отводов с φ = 45°, φ = 60° и φ = 90°, тройников и переходов;
• U — отклонение расположения плоскостей торцов отводов с φ = 180°.
