Клапаны обратные предполагают из себя такого рода тип арматуры для трубопроводов, исполняющих защищающую функцию. Основная роль подобных клапанов состоит в недопущении перемены тенденции струи жидкости, газа, пара и иных элементов в глубине трубы, то, что принадлежит к разным типам научно-технических режимов хозяйства и индустрии.
- Обратный клапан - это арматура прямого действия, которая срабатывает автоматически, тем самым не давая рабочей среде двигаться в противоположном направлении. Данный вид трубопроводной арматуры позволяет защитить как сам трубопровод, так и оборудование, технологические сосуды и насосы (обратный клапан для насоса), а также с ее помощью можно значительно ограничить течь среды из комплекса в случае разрушения одного из участков.

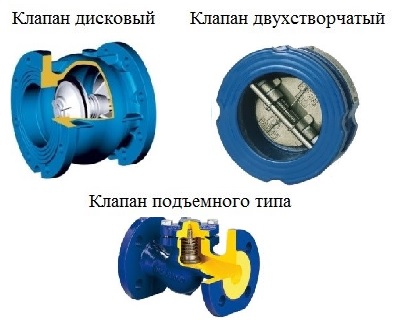

Виды обратных клапанов
- Обратный клапан межфланцевый (поворотный, пружинный)- это более компактное решение, которое позволяет уменьшить строительную длину и затраты на монтаж. Данный вид клапана монтируется в месте технологического разрыва на трубопроводе с использованием соответствующих прокладок (в зависимости от применяемой среды). Данный вид клапана устанавливается как на горизонтальном, так и на вертикальном трубопроводе.
- Межфланцевые пружинные дисковые обратные клапаны по принципу действия схожи с шаровыми обратными клапанами. Запирающим элементом в нем является диск (пластина). Могут устанавливаться как вертикально, так и горизонтально. Производят, обратный клапан межфланцевый от Ду15 до Ду200.
- Межфланцевые двустворчатые обратные клапаны производят в диапазоне диаметров от 50 до 700 мм. Производят их в зависимости от среды использования с пластиковой или же резиновой футеровкой.
- Муфтовые обратные клапаны пружинные (для насоса) обеспечивают высокую степень герметичности. Основные преимущества - малая монтажная длинна и удобство монтажа. Можно устанавливать как на горизонтальных, так и на вертикальных трубопроводах.
- В шаровых обратных клапанах (поворотный , пружинный и т.д.) запирающий элемент шар, а прижимной элемент - это пружина.
- Приёмные обратные клапаны устанавливаются перед насосом на конце трубопровода (всасывающего). В них предусмотрена сетка, которая защищает насос от попадания твердых частиц с рабочей средой.
Назначение и принцип работы обратного клапана
Назначение обратного клапана
Следует выделить, то что обратные клапаны, таким образом используются с целью охраны оснащения разных видов - это не только лишь трубопроводы, однако и насосы, резервуары, пребывающие около нажима.
Помимо этого, с поддержкой возвратного клапана, возможно, локализовать капать при недостатках разнообразных трудностях. В принципе клапаны, точная вариация предохранительной арматуры, это важный компонент почти какой угодно научно-технической работы.

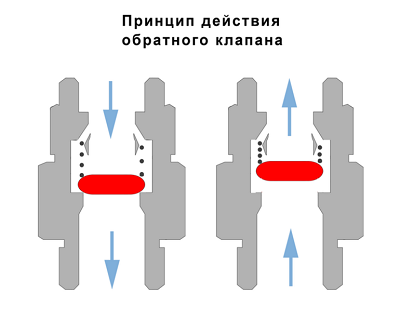

Принцип действия обратного клапана
Что касается принципа действия обратного клапана (клапан обратный поворотный, клапан обратный фланцевый, обратный клапан пружинный, обратный клапан для насоса и др.), то схема следующая. Когда среда отсутствует , то золотник или захлопка (запирающие элементы) под действием собственного веса или других вспомогательных устройств (пружины и т.д.) находятся в закрытом положении. При прохождении потока через клапан, проход открывается. В случае изменения направления потока, его скорость сначала падает до нуля, это приводит к тому, что затвор возвращается в положение закрыто, давление изменившего направления потока с обратной стороны прижимает запирающий элемент клапана.
Обратные клапаны (клапан обратный поворотный, клапан обратный фланцевый, обратный клапан пружинный и др.) также называют подъемными клапанами, запирающий элемент в них называется золотником, который перемещается возвратно-поступательно к направлению рабочего потока. Обратные клапаны (клапан обратный поворотный, клапан обратный фланцевый, обратный клапан пружинный, обратный клапан для насоса и др.) обеспечивают надежную герметичность, но они очень чувствительны к загрязнениям в рабочей среде, которые приводят к заеданию клапана.
Какой же обратный клапан выбрать?
Обратные клапаны в настоящее время возможно получить во всяком специализированном торговом центре, однако никак не нужно. Необходимо основательно посмотреть к подбору изготовителя клапанов, изучить ключевые данные продукта. Помимо этого, нужно исследовать любые позитивные и негативные факторы подобранного продукта, приобретя добавочную консультацию у торговца.
Клапан обратный устанавливается как на горизонтальных так и на вертикальных трубопроводах, в зависимости от типа клапана. Поэтому, прежде чем купить обратный клапан необходимо проконсультироваться со специалистом, чтобы понимать какой именно клапан выбрать, ведь обратные клапаны отличается по своим характеристикам и соответственно по цене.
Заключение
Компания АкваКомплект, предлагает всегда в наличие на складе обратные клапаны (поворотный, фланцевый, пружинный и др.). Наши высококвалифицированные сотрудники всегда смогут помочь подобрать Вам необходимый продукт, предоставить сопутствующую техническую информацию, а так же организовать доставку в любой город Беларуси. Для того что бы приобрести обратный клапан у нас, Вам необходимо связаться с нашими менеджерами пономерам телефонов, указанным на нашем сайте, либо заполнить заявку заказа товара.
