Анкерные болты

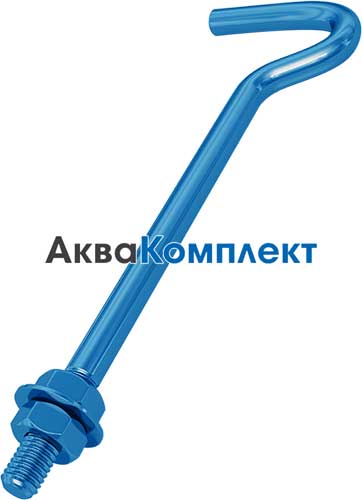

Анкерный болт

Анкерные болты применяются как крепежные элементы тяжеловесных конструкций, кабельных трасс, перильных ограждений, антенно-мачтовых сооружений. Применение анкерных болтов позволяет существенно снизить материальные затраты при монтаже различных конструкций, а также сокращает длительность времени установки.

Не рекомендуется использовать анкерные болты в качестве крепления в кладках пустотелого кирпича, так как прочность в точке крепления не будет соответствовать заявленным техническим требованиям.

Производство анкерных болтов осуществляется из высокопрочной стали по ГОСТ 24379-12, регламентирующий основные формы, размеры и виды анкерных болтов. Все элементы покрываются тонким слоем цинка, что придает крепежам дополнительные антикороззийные свойства, а благодаря термообработке вероятность разрыва детали сводится к минимуму. Стальные изделия очень прочны и могут использоваться в различных климатических условиях.

Анкерные болты изготавливаются различной формы и подразделяются на несколько видов:

  • составной — состоит из двух частей. Соединение происходит при помощи муфты. Одну часть необходимо зафиксировать в бетоне, а вторую завинчиваем в муфту;
  • изогнутный — нижняя часть представлена в виде крюка. Для установки изогнутого анкера, необходимо поместить его в железобетонное основание и залить бетонной смесью;
  • прямой — высверливается нужного диаметра в бетоне. После необходимо поместить болт в отверстие и залить эпоксидным компаундом, подождать пока залитая смесь затвердеет;
  • с анкерной плитой — монтаж осуществляется до бетонирования. При помощи сварки или резьбового соединения осуществляется монтаж нижней части;
  • с коническим концом — установка в фундамент, фиксация осуществляется при помощи разжимной цанги;
  • съёмный — состоит из шпильки с резьбой и обоймы. Сначала обойма монтируется в фундамент, затем шпилька устанавливается после бетонирования.
Типы и конструкция анкерных болтов

Монтаж анкерных болтов

Монтаж стандартного анкерного болта происходит следующим образом. Первым делом необходимо просверлить отверстие в месте установки анкера. Диаметр и глубина отверстия должна соответствовать диаметру и длине анкерного болта. После очистите отверстие от пыли и грязи. Если отверстие невозможно очистить, тогда высверливаем глубину еще на 20 мм от длины анкера. После этого в отверстие аккуратно забивается анкер и динамометрическим ключом закручивается гайка. Когда анкер посажен в нужное место, необходимо открутить и снять гайку с шайбой, на шпильку надеть закрепляющий элемент, и после гайка с шайбой закручивается обратно до упора. Монтаж можно считать законченным.
