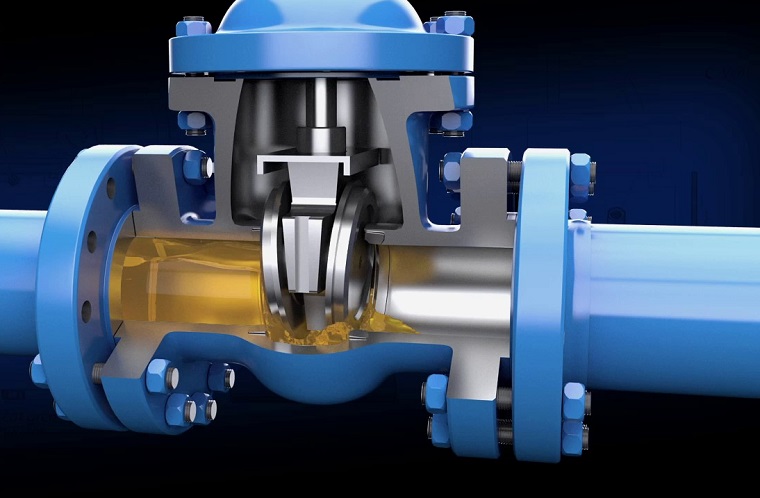

Задвижка клиновая фланцевая
Задвижка клиновая - это устройство, запорный элементкоторого выполнен в форме плоского "клина", а уплотнительные кольца затвора расположены под углом 90 градусов к нему. Снабжены указателем положения “открыто - закрыто”, а некоторые из изделий можно использовать для регулирования расхода транспортируемой среды.
- Существует возможность комплектации задвижек клиновых с электроприводом и механическим редуктором. Задвижки такого типа можно устанавливать в любом положении.

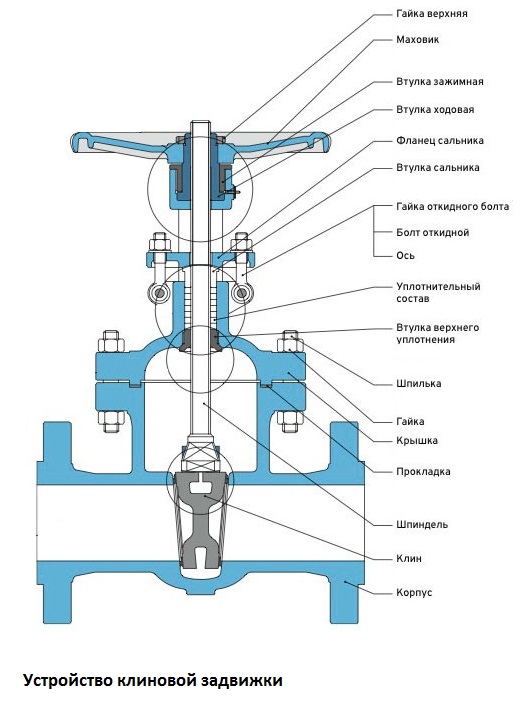

Клиновая задвижка устройство
Устройство задвижки клиновой имеет множество вариантов исполнения и конструкционных решений. Не все из них допустимо применять для работы в кристаллизирующихся средах или средах с вкраплениями твердых частиц.
Стандартная клиновая задвижка имеет литой корпус выполненный, как правило, из чугуна. Вращающийся шпиндель задвжики клиновой соединен с клином. Клин, в задвижках такого типа, может быть жестким или же упругим.
Для чего используют задвижку?
Задвижки клиновые используются для монтажа на технологических линиях в качестве запорного устройства. Они являются идеальным выбром для водопровода, который максимально контактирует с водой и подвергается частым колебаниям. Выполняются с затвором дисковым, что ощутимо уменьшает вероятность заклинивания затвора при изменениях температуры рабочей среды.
Какие бывают типы клиновых задвижек?
По типу затвора:
- Двухдисковые - предназначены для применения их в трубопроводах с повышенными требованиями к герметичности затвора.
- Жесткие - используются на трубопроводах с небольшим диаметром, чем обеспечивается высокая герметичность;
- Упругие (упругий клин) - предназначены для эксплуатацуии в нестандартных условиях и оснащены упругим соединителем, так же имеют хорошее уплотнениебез подгонк.
По типу шпинделя:
- C выдвижным и невыдвижным шпинделем - данная запорная арматура используется в качестве запорного устройства на трубопроводах для перекрытия потока рабочей среды с рабочим давлением ру16, ру25, ру40, ру 63
- Закрытия или открытие прохода с помощью ручного привода, зачастую требует выполнения большого числа оборотов шпинделя, поэтому для облегчения процесса управления потоком рабочей среды, задвижки клиновые, в особенности больших диаметров, снабжаются электроприводами.

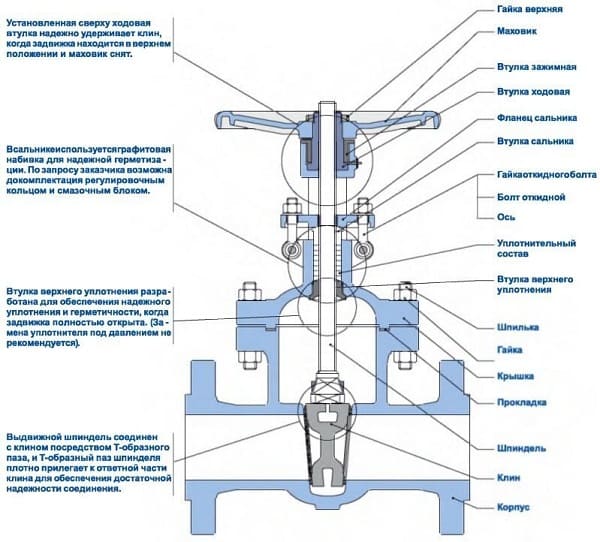

Чертеж задвижки клиновой
Достоинсво и недостатки
К достоинствам задвижек относят простоту конструкции, малую строительную длину, небольшое гидравлическое сопротивление.
К недоставкам клиновых задвижек относят повышенный износ уплотнительных поверхностей, тот факт, что сборка изделий требует выполнения индивидуальной притирки седел и клина, ремонт осложняется тем что, клин и седла не являются взаимозаменяемыми, запорный элемент подвержен коррозии и существует вероятность его заклинивания в закрытом состоянии.
Основные характеристики
- Класс герметичности: А по ГОСТ 9544-93;
- Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80 или под приварку;
- максимальная температура акружающей среды - от -60 C до 40С ;
- Установочное положение : любое, кроме электроприводом вниз.
- Рабочая среда: природный газ, вода, пар, нефть, нефтепродукты и другие, жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой
- Материалом для изготовления задвижек стальных клиновых, как правило, служит высоколегированная сталь, что способствует длительному сроку эксплуатации изделия, и стойкости к процессам коррозии (высоколегированная сталь образует на своей поверхности защитный слой препятствующий окислению металла).
