Задвижки являются одним из наиболее распространенных и важных элементов трубопроводной и запорной арматуры, применяемых в различных отраслях промышленности и водоснабжения. Она используется для регулирования потока рабочих сред, таких как вода, газ, нефть и т.д. В данной статье мы подробно рассмотрим, каки тпы упарвления задвижкой существуют и аспекты которые следует учитывать при эксплуатации этих устройств.
Виды и принцип действия задвижек
Существует несколько основных разновидностей задвижек, применяемых в инженерных системах:

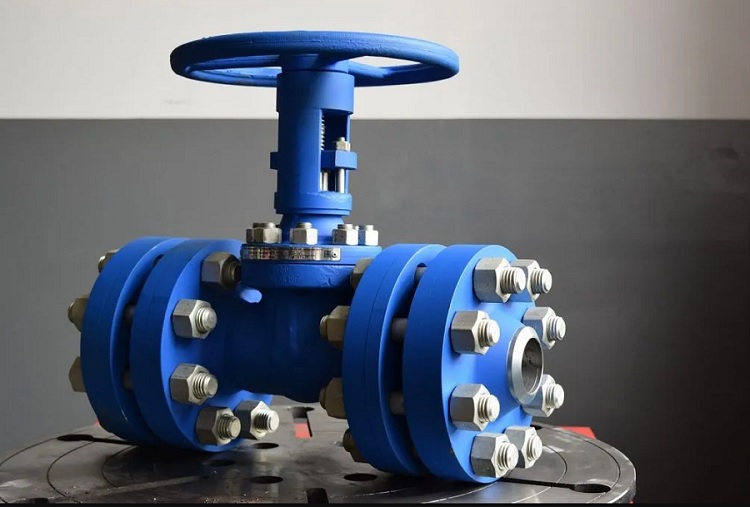

- Клиновые - имеют клиновидный затвор, который обеспечивает плотное перекрытие проходного отверстия.
- Шиберные - используют плоский затвор (шибер), который перемещается в направляющих.
- Параллельные - содержат два параллельных диска, перекрывающих проход при смещении.
- Ножевые - имеют ножевидный затвор, который легко разрезает поток средней плотности.
Принцип работы задвижки основан на перемещении запирающего элемента (диска или клина) перпендикулярно потоку рабочей среды. В зависимости от величины перемещения запирающего элемента изменяется степень открытия или закрытия трубопроводного канала, что позволяет управлять потоком среды через задвижку. Важность задвижек заключается в их способности обеспечивать надежное перекрытие трубопровода, быстрое срабатывание и малое гидравлическое сопротивление при полностью открытом положении.
Принципы правильного управления задвижкой
Правильное управление задвижками требует соблюдения определенных правил и рекомендаций. Ниже приведены основные из них:
- Клин должен плотно прилегать к седлам, обеспечивая полную герметичность в закрытом положении, а при при износе или деформации его необходимо заменить, чтобы избежать протечек. Поверхности клина и седел должны быть гладкими, без повреждений и коррозии.
- Задвижка должна перекрывать поток плавно, без резких движений, чтобы избежать гидроударов, а в полностью открытом положению диск не должен создавать сопротивления потоку. При ручном управлении маховик должен вращаться без чрезмерных усилий.
- Для задвижек на трубах большого диаметра (от DN300) обязательна установка редуктора или электропривода для облегчения управления, а также должны быть предусмотрены площадки или лестницы для безопасного обслуживания. В случае ручного управления рекомендуется использовать обводные линии или байпасы для снижения нагрузки.
- Затвор должен двигаться строго параллельно потоку, без перекосов и заклиниваний, а ходовой механизм (шпиндель, гайка) должен быть смазан и защищен от загрязнений. При автоматическом управлении датчики должны четко фиксировать крайние положения затвора.
Соблюдение этих требований гарантирует долговечность и безотказную работу задвижки.
Ключевые приводные механизмы для управления задвижкой
Электрический привод
Электрический привод - современный способ управления задвижками, сочетающий автоматизацию с простотой использования и является одним из наиболее популярных и универсальных приводов для задвижек. Он основе электродвигателя, который приводит в движение запирающий элемент задвижки, позволяя управлять арматурой дистанционно. Пневмоприводы также часто используются в системах автоматического управления.
Как это работает ?
- Электродвигатель получает питание 220В/380В.
- Редуктор снижает обороты и увеличивает крутящий момент.
- Шпиндель передаёт движение на затвор задвижки.
- Блок управления регулирует работу по сигналам датчиков.
Главные плюсы
- Простое подключение к системам автоматизации.
- Точное позиционирование затвора (до 1°).
- Возможность дистанционного управления.
Что нужно учитывать
- Требуется стабильное электропитание.
- Нужна защита во влажных помещениях.
Электропривод - оптимальный выбор для современных систем, где важны точность управления и возможность интеграции в АСУ ТП. Он особенно хорош там, где требуется частое переключение или дистанционное управление задвижками.

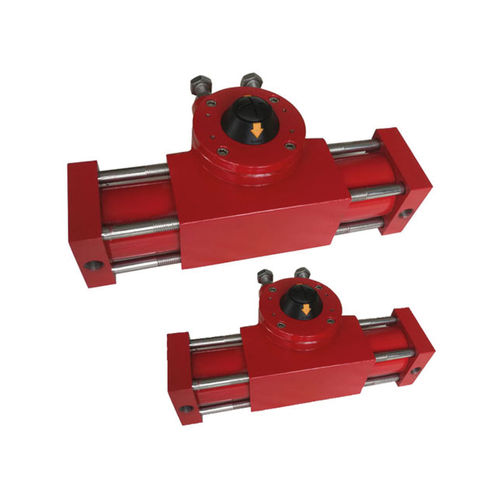

Гидравлический привод
Гидравлический привод - это механизм который работает на основе гидравлического давления, создаваемого насосом. В раздельном или объединенном гидроприводе используется гидравлическая жидкость (масло или специальная жидкость), которая передает усилие от насоса к поршню или поршневой системе, двигающей запорный элемент задвижки, позволяя открывать, закрывать или регулировать поток в трубопроводе.Они особенно востребованын на магистральных трубопроводах большого диаметра и системах с высоким рабочим давлением.
Составные части гидропривода
- Гидроцилиндр - основной рабочий элемент, где жидкость давит на поршень.
- Насосная станция - создает необходимое давление в системе.
- Рабочая жидкость (гидравлическое масло) - передает усилие.
- Блок управления - регулирует давление и направление потока.
- Фильтры - очищают рабочую жидкость.
Преимущества
- Высокая мощность при компактных размерах
- Эффективная работа в условиях повышенных нагрузок.
- Плавное и точное регулирование скорости
- Надежность в тяжелых условиях эксплуатации
Недостатки
- Требует наличия гидравлической системы и регулярного контроля уровня жидкости.
- Необходимо регулярное обслуживание (замена масла, фильтров).
- Возможность утечек жидкости, что может привести к загрязнению.
Гидравлический привод - оптимальное решение, когда нужна большая мощность и плавное управление, несмотря на более сложную конструкцию и обслуживание по сравнению с другими типами приводов.

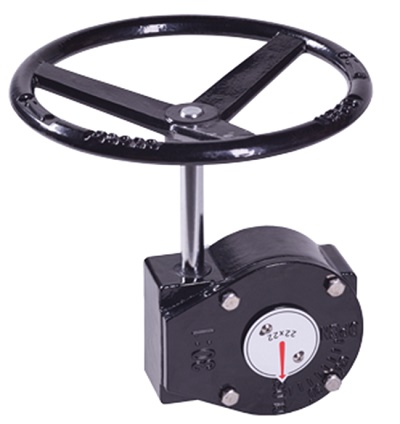

Механический привод (редуктор)
Механический привод -это классический способ ручного управления задвижками, основанный на работе редуктора и представляет собой простую и надежную конструкцию. Он передает усилие от вращательного движения рукоятки или штурвала на запирающий элемент задвижки через системы шестерней и рычагов.
Устройство
- Ручной маховик - основной элемент управления.
- Червячная/зубчатая передача - снижает требуемое усилие.
- Шпиндель - передает вращение на затвор.
- Индикатор положения - показывает степень открытия.
Преимущества
- Абсолютная энергонезависимость.
- Простота конструкции и обслуживания.
- Возможность работы во взрывоопасных зонах.
- Устойчивость к перепадам температур.
Ограничения применения
- Требует физического присутствия оператора.
- Нет возможности дистанционного управления.
Механический редуктор остается востребованным благодаря своей надежности и простоте, особенно там, где важна автономность работы.

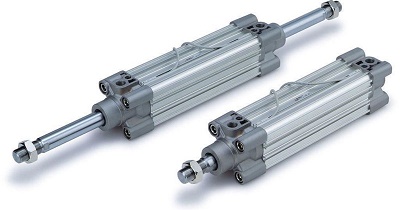

Пневматический привод
Пневматический привод работает на основе сжатого воздуха, который создает давление на мембрану или поршень. Этот воздух управляет движением запирающего элемента задвижки, что делает его идеальным для взрывоопасных производств и систем с частыми переключениями. Пневмоприводы также часто используются в системах автоматического управления.
Как это работает ?
- Подача воздуха - сжатый воздух (6-8 бар) поступает в привод.
- Движение поршня/мембраны - воздух толкает рабочий элемент.
- Передача усилия - шток перемещает затвор задвижки.
- Возврат в исходное положение - пружиной или обратной подачей воздуха.
Преимущества
- Мгновенное срабатывание (1-3 секунды).
- Безопасность во взрывоопасных зонах.
- Возможность частых циклов включения.
Особенности эксплуатации
- Требуется источник сжатого воздуха.
- Чувствительность к влаге в воздухе.
Механический редуктор остается востребованным благодаря своей надежности и простоте, особенно там, где важна автономность работы.
