- Регулирующие клапаны с электроприводом - это важный элемент современных систем автоматизации технологических процессов. Они обеспечивают точное дозирование рабочих сред, позволяют удалённо управлять потоками и значительно повышают надёжность оборудования. В промышленности такие клапаны применяются для регулировки подачи жидкости, газа или пара в различных установках.
В этой статье мы подробно рассмотрим конструкцию, принцип работы и ключевые преимущества регулирующих клапанов с электроприводом, а также нюансы их выбора и эксплуатации.
Принцип работы
Клапан с электроприводом состоит из двух основных узлов:
- Регулирующий орган- механизм, который изменяет сечение проходного канала.
- Электропривод - исполнительное устройство, получающее управляющий сигнал и перемещающее шток клапана.
Принцип действия прост: электрический сигнал от системы управления передаётся на привод, он перемещает шток, а шток меняет положение затвора, регулируя поток рабочей среды. В зависимости от конструкции, клапан может обеспечивать линейную или нелинейную зависимость пропускной способности от положения штока.

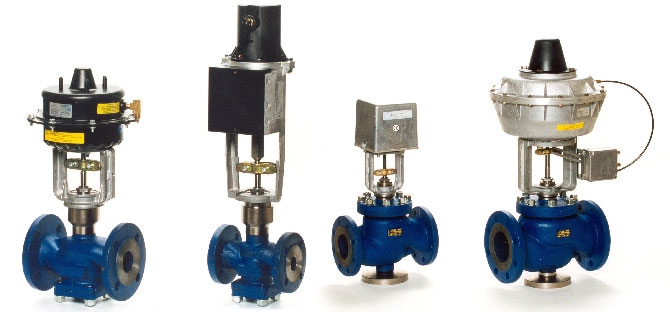

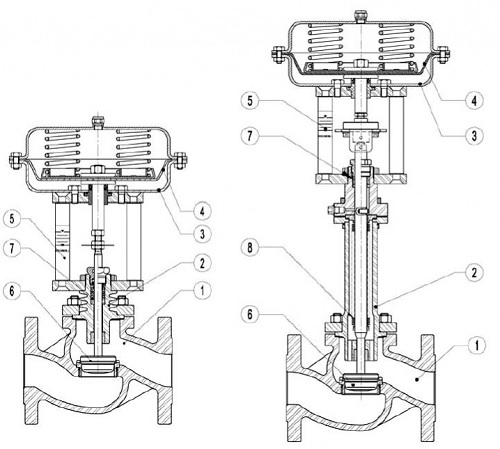

Устройство и конструктивные особенности
Современные модели имеют следующие ключевые элементы:
- Корпус - обычно из стали или чугуна, устойчивый к давлению и температурным нагрузкам.
- Шток- стальной стержень, который движется под воздействием привода.
- Затвор - регулирующий элемент: тарельчатый, шаровой или игольчатый.
- Электрический привод - мотор-редуктор, преобразующий электрическую энергию в механическое движение.
- Датчики положения - обеспечивают обратную связь с системой управления.
Качество уплотнений, тип привода и материалы затвора напрямую влияют на срок службы и точность работы клапана.
Преимущества электропривода по сравнению с пневмо- и гидроприводом
Регулирующие клапаны могут оснащаться различными типами приводов, но электрический вариант имеет ряд преимуществ:
- Простое подключение - достаточно кабеля питания и сигнального канала.
- Точная регулировка - электропривод обеспечивает высокую точность позиционирования.
- Возможность дистанционного управления - управление через SCADA или локальные контроллеры.
- Не требуется сжатый воздух или гидравлическая система - упрощает инфраструктуру.
- Энергоэффективность - электричество расходуется только во время перемещения штока.
Ключевые параметры при выборе
При выборе регулирующего клапана с электроприводом необходимо учитывать:
- Диаметр условного прохода (DN) — должен соответствовать трубопроводу.
- Максимальное рабочее давление (PN) — важно для безопасной эксплуатации.
- Температурный диапазон — особенно критично, если клапан работает с паром или агрессивными средами.
- Материал корпуса и уплотнений — подбирается в зависимости от химического состава среды.
- Характер регулирования — линейная, равнопроцентная или специальная характеристика.
- Тип сигнала управления — аналоговый (4–20 мА) или цифровой (Modbus, Profibus).
Сферы применения
Эти устройства используются в самых разных областях:
- Энергетика — регулировка подачи пара в турбинные установки.
- Химическая промышленность — дозирование реагентов.
- Водоснабжение — управление потоком воды в магистралях.
- Отопление — балансировка тепловых сетей.
- Нефтегаз — управление подачей технологических жидкостей и газа.
Особенности монтажа и обслуживания
Правильный монтаж определяет надёжность работы клапана. Основные рекомендации:
- Клапан устанавливается строго по направлению потока.
- Электропривод должен быть защищён от влаги и механических повреждений.
- Кабели прокладываются в соответствии с нормами электробезопасности.
- Периодическая проверка затвора и уплотнений — не реже одного раза в год.
- Смазка движущихся частей по регламенту производителя.
Своевременное обслуживание продлевает срок службы устройства и сохраняет точность регулирования.
Современные тенденции развития
На рынке появляются модели с встроенными микропроцессорами, которые позволяют интегрировать клапан в систему «умного» управления. Это даёт возможность:
- Автоматической диагностики состояния.
- Передачи расширенных данных в систему управления.
- Настройки характеристик клапана без остановки процесса.
Выводы
Регулирующий клапан с электроприводом — это не просто запорная или трубопроводная арматура, а высокоточное средство автоматизации. Он позволяет повысить эффективность работы технологической системы, снизить затраты на обслуживание и увеличить срок службы оборудования. Выбор качественного клапана с учётом всех параметров и условий эксплуатации — залог стабильной работы предприятия.
