Каждый день мы сталкиваемся с использованием воды в различных формах. Водопроводные системы, системы отопления, и другие коммунальные сети являются важными элементами комфорта в наших домах и на предприятиях. Важно, чтобы вода протекала только в нужном направлении, и за это отвечает обыкновенный, но крайне важный элемент — обратный клапан. В этой статье мы подробно рассмотрим, как работает данный клапан и его разновидности.

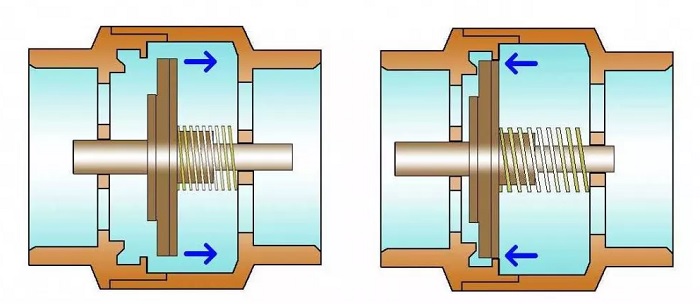

Принцип действия
Обратный клапан - это устройство, предотвращающее обратный поток жидкости или газа в системе он работает благодаря разнице давления в системе. Когда давление воды с одной стороны клапана выше, чем с другой стороны, затвор открывается, позволяя жидкости протекать. Как только давление с другой стороны становится выше или поток останавливается, клапан закрывается, предотвращая обратный поток. Это позволяет эффективнее контролировать движение жидкости и защищает систему от возможных перепадов давления.
Основные компоненты
- Корпус - обычно изготавливается из металла (нержавеющая сталь, чугун, латунь) или пластмассы (PVC, CPVC).
- Перемещающийся элемент- управляющий элемент, который перекрывает поток воды.
- Резиновый уплотнитель - для обеспечения герметичности клапана.
- Пружина (в некоторых типах) - помогает закрываться клапану при низком давлении.
- Штифты и оси - для обеспечения подвижности элементов.

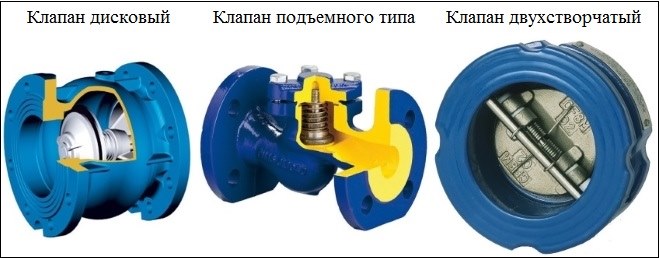

Специфика работы разновидностей клапанов
Пружинный (подпружиненный)
Пружинные обратные клапаны имеют встроенную пружину, которая помогает закрыть клапан при отсутствии давления с одной стороны. Это обеспечивает быстрое и надежное перекрытие потока. Такие клапаны часто используются в системах с низким давлением, где важна мгновенная реакция на изменения.
Шаровой
Шаровые обратные клапаны используют шарик, который блокирует поток воды. При поступлении воды под давлением шарик отходит от седла, позволяя воде проходить, а при падении давления шарик возвращается на место, перекрывая поток. Преимущества этого типа клапанов в их простоте и надежности.
Поворотный
Поворотный дисковый клапан имеет внутри поворотный диск, который вращается вокруг оси. При движении воды в нужном направлении диск подымается, при остановке или обратном потоке диск опускается, перекрывая проход. Этот тип клапана может работать при высоких давлениях и больших потоках.
Двустворчатый
Двустворчатые клапаны имеют внутри две подвижные створки, которые открываются под давлением воды в нужном направлении. При остановке потока или обратном движении створки закрываются. Это улучшает герметичность и предотвращает течи.
Заключение
Обратные клапаны играют ключевую роль в обеспечении безопасности и надежности работы водопроводных и отопительных систем. Понимание принципов их работы, типов и областей применения помогает выбрать подходящий затвор и правильно его эксплуатировать. Надежность и долговечность клапана зависят от регулярного обслуживания и своевременной замены поврежденных компонентов.
