В данной статье мы рассмотрим, что значит шаровые краны, и для чего они нужны в различных инженерных системах таких как - водоснабжения, отопления, газоснабжения и т.д. Следует обратить внимание на ключевые принципы работы, особенности и преимущества использования данных устройств, чтобы понять их важность и широкий спектр применения.

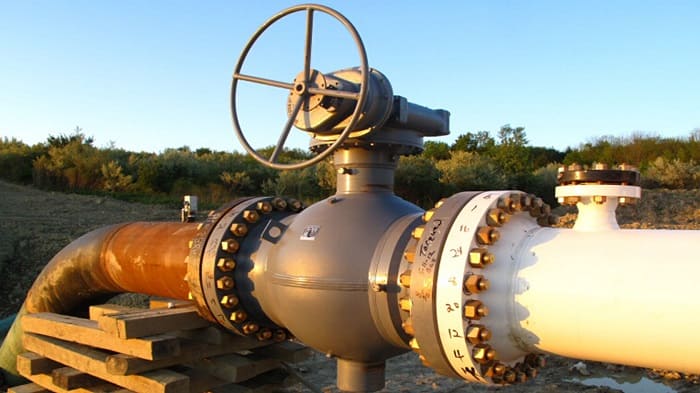

Что такое шаровый кран для трубопровода ?
Шаровый кран - это один из наиболее распространенных типов запорной арматуры, используемый в различных отраслях промышленности и бытовых условиях, представляющий собой устройство, в котором открытие и закрытие потока рабочей среды осуществляется поворотом шара.
Их общее предназначение заключается в контроле и управлении потоком жидкости или газа, обеспечивая возможность быстрого и надежного открытия и закрытия крана с минимальным сопротивлением.
Благодаря своей простоте и надежности шаровые краны пользуются популярностью среди специалистов и потребителей, обеспечивая безопасность и эффективность в работе технических систем.

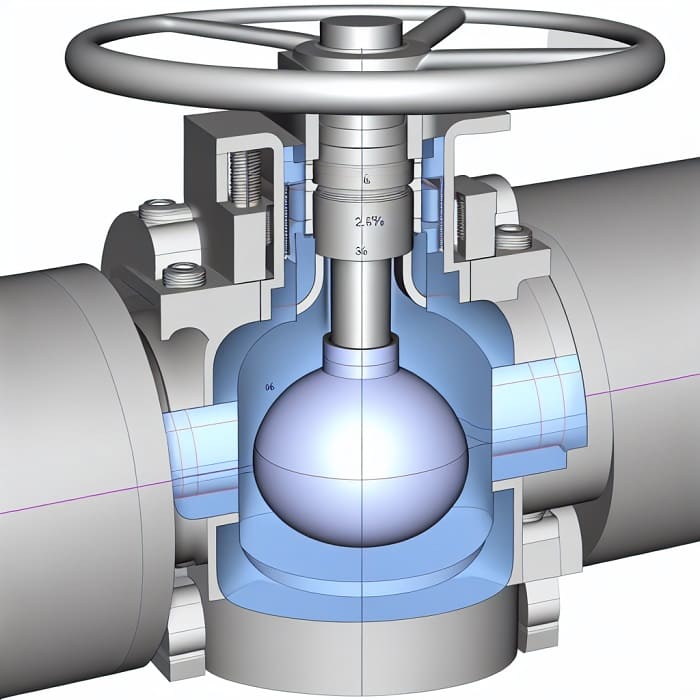

Устройсвто шарового крана
Данный элемент состоит из нескольких основных компонентов, каждый из которых играет важную роль в его работе:
- Корпус: железная или металлическая оболочка, внутри которой располагаются остальные элементы крана.
- Шар с отверстием: самый важный элемент, который вращается для открытия и закрытия потока среды. Отверстие в шаре позволяет или блокирует прохождение жидкости или газа.
- Рукоятка или актуатор: Используется для управления шаром. Рукоятка может быть в виде рычага или ручки, а актуатор - в виде электрического или пневматического привода для автоматизации процесса управления.
Принцип работы
Шаровой кран основан на простом, но эффективном принципе действия: когда рукоятка или актуатор поворачивается, шар внутри крана также поворачивается. При этом отверстие в шаре либо выравнивается с направлением потока, открывая кран и позволяя жидкости или газу проходить, либо перпендикулярно блокирует поток, закрывая кран и прекращая прохождение среды.
Типы шаровых кранов по присоединению
По способу соединения с трубопроводом шаровые краны делятся на следующие виды:- Фланцевый шаровый кран крепится к трубопроводу с помощью фланцев.
- Резьбовые - с помощью внутренней или наружной резьбы.
- Cварные - путем сварки прямо на трубопроводе.
Каждый тип присоединения имеет свои особенности и применяется в зависимости от конкретных условий эксплуатации и требований системы.
Из чего делают шаровый кран ?
Конструкция шаровых кранов может быть выполнена из множества материалов, среди которых сталь, латунь, пластик и различные сплавы. Определение подходящего материала определяется основываясь на условиях применения, химических особенностях рабочей среды, а также на необходимых критериях прочности и износостойкости.
Ключевые преимущества и недостатки
Шаровые краны обладают несколькими ключевыми преимуществами, делающими их популярными в различных отраслях:
- Быстродействие: открываются и закрываются очень быстро благодаря простому механизму поворота шара. Это позволяет мгновенно регулировать поток среды в системе.
- Надежность герметичности: обеспечивают высокую степень герметичности благодаря плотному прилеганию шара к уплотнительному седлу. Это предотвращает утечку среды и обеспечивает надежную работу крана длительное время.
Эти преимущества делают шаровые краны привлекательным выбором для любых систем, где требуется быстрое реагирование на изменения потока и надежность в поддержании герметичности.
Шаровые краны, несмотря на свою популярность и эффективность, имеют некоторые недостатки, которые следует учитывать при выборе арматуры для конкретной системы:
- Не предназначены для регулирования потока: Одним из основных недостатков шаровых кранов является то, что они не предназначены для точного регулирования потока среды. Поскольку шар в кране просто открывается или закрывается, сложно добиться плавного и точного контроля над потоком, особенно в случае необходимости регулирования в широком диапазоне.
- Возможность заклинивания при наличии загрязнений: Еще одним недостатком шаровых кранов является возможность заклинивания шара при наличии загрязнений или накоплении отложений внутри крана. Это может привести к затрудненному или невозможному открытию или закрытию крана, что может вызвать проблемы в работе системы.
Учитывая эти недостатки, важно тщательно оценить требования и условия эксплуатации системы перед выбором шарового крана, чтобы избежать возможных проблем и обеспечить эффективную работу Ваших систем.
Критерии выбора
При выборе шарового крана необходимо учитывать несколько ключевых аспектов:
- Рабочее давление и температура: Один из важнейших критериев - это соответствие рабочего давления и температуры крана требованиям системы. Необходимо выбирать краны, способные выдерживать давление и температуру среды, в которой они будут эксплуатироваться, чтобы избежать повреждений и аварийных ситуаций.
- Совместимость материалов с рабочей средой: Важно также учитывать совместимость материалов изготовления крана с рабочей средой. Некоторые химические вещества или высокие температуры могут требовать специальных материалов, таких как нержавеющая сталь или специальные полимеры, чтобы обеспечить стойкость к коррозии и химическому воздействию.
- Размер и тип подключения: При выборе шарового крана необходимо учитывать размер и тип подключения, соответствующие особенностям трубопровода и требованиям системы. Размер крана должен соответствовать диаметру трубопровода, а тип подключения совместим с существующей системой.
Учитывая эти критерии, можно выбрать подходящий шаровой кран, который обеспечит эффективную работу системы, долговечность и безопасность эксплуатации.
Заключение
Шаровые краны остаются одним из самых популярных решений для использования в системах трубопроводов благодаря их простоте конструкции, надежности и эффективности. Они обеспечивают быстрое открытие и закрытие потока среды, имеют компактный размер и требуют минимального обслуживания. Эти преимущества делают шаровые краны привлекательным выбором для широкого спектра применений в различных отраслях.
В то же время, перспективы развития и усовершенствования шаровых кранов остаются обширными. Продолжаются исследования в области улучшения материалов, повышения давления и температурных характеристик, а также разработки новых технологий для повышения точности регулирования потока и снижения риска заклинивания при наличии загрязнений. Эти усовершенствования позволят расширить область применения шаровых кранов и повысить их эффективность в различных условиях эксплуатации.
Таким образом, шаровые краны продолжат оставаться востребованным и надежным элементом в системах трубопроводов, а их дальнейшее развитие и усовершенствование позволят повысить эффективность и надежность технических систем в будущем.
