Воздухоотводчик для радиаторов

Назначением всех воздухоотводчиков является устранение воздушной пробки из системы отопления. Подразделяются на ручные и автоматические.

Воздухоотводчик ручной — применяют для ручного выпуска воздуха. Данная процедура осуществляется с участием человека. Другое название ручного воздухоотводчика — кран Маевского.

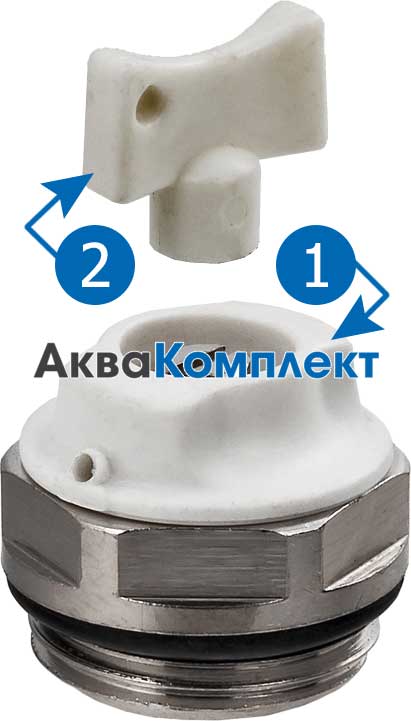

Кран Маевского с ключом

  1. Кран Маевского;
  2. Ключ для крана.

Чтобы узнать: нужно ли вам стравить воздух из обогревательной системы при помощи крана Маевского, необходимо проверить ребра радиатора. Если в разных местах радиатора температура ребер отличается — это означает то, что внутри образовалась воздушная пробка. Чтобы убрать воздух из системы, возьмите отвертку и проверните аккуратно винт на крышке крана, после того как воздух будет стравлен — закрутите винт обратно.

Воздухоотводчик автоматический — предназначен для автоматического стравливания воздуха из радиатора. Спуск излишнего воздуха происходит в автоматическом режиме, без участия человека.

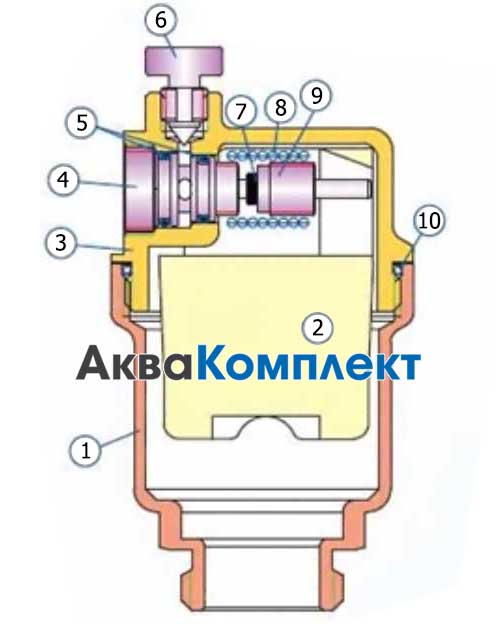

Конструкция автоматического воздухоотводчика

Конструкция автоматического воздухоотводчика

  1. Корпус;
  2. Поплавок;
  3. Крышка корпуса;
  4. Жиклер;
  5. Уплотнительное кольцо клапана;
  6. Пробка;
  7. Золотник;
  8. Пружина;
  9. Держатель;
  10. Уплотнительное кольцо корпуса.

Принцип работы автоматического воздухоотводчика

После поступления воздуха из системы в воздухоотводчик, внутри него открывается клапан, который стравливает излишний воздух. Когда весь воздух выйдет, в углубление под поплавок начнет поступать вода. Под действием воды — поплавок начнет всплывать, при этом действуя на шток и клапан после этого закроется.

В каталоге присутствуют различные модели автоматических воздухоотводчиков, однако все они действуют по одному и тому же принципу.

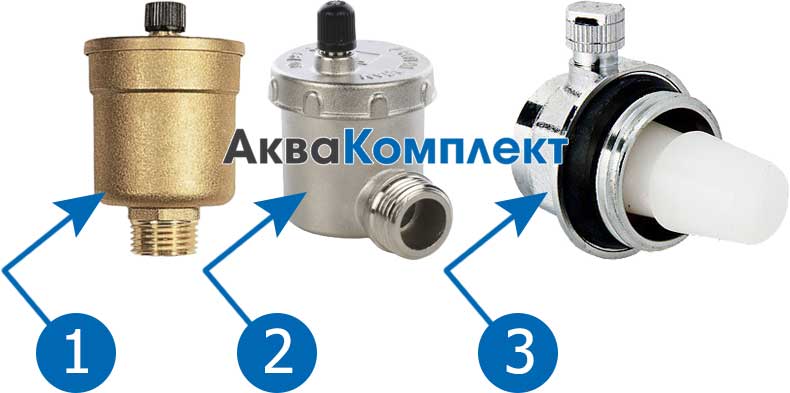

Виды автоматических воздухоотводчиков

Автоматические воздухоотводчики подразделяются на:

  1. Прямые;
  2. Угловые — используется как замена крана Маевского;
  3. Радиаторные — их резьбовое соединение имеет такой же диаметр, как и у радиаторных пробок, поэтому они легко могут быть взаимозаменяемы друг другом.

Виды автоматических воздухоотводчиков

Не важно какой у вас воздухоотводчик, устанавливать его нужно так, чтобы бы спускное отверстие было направлено в верх. Его можно вкрутить напрямую в систему либо сначала вкрутить отсечной клапан, а после в него можно вкрутить воздухоотводчик. Отсечной клапан позволяет снимать воздухоотводчики с работающей системы, что очень удобно — когда его нужно отремонтировать или заменить новым.

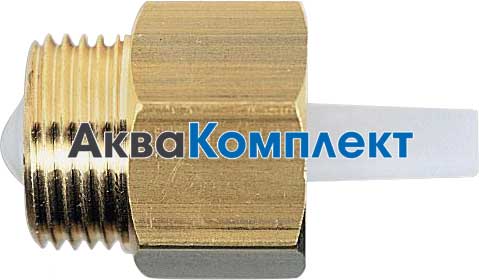

Клапан обратный для автоматического воздухоотводчика

Рис. Отсечной клапан

Для отвода воздуха из системы отопления хватит установить и ручной воздухоотводчик. Однако если в вашей системе регулярно образуются воздушные пробки — оптимальным решением для вас будет установка автоматического воздухоотводчика. Так вам не нужно будет постоянно проверять, греют ли ваши батареи или же там образовалась скопление воздуха.
