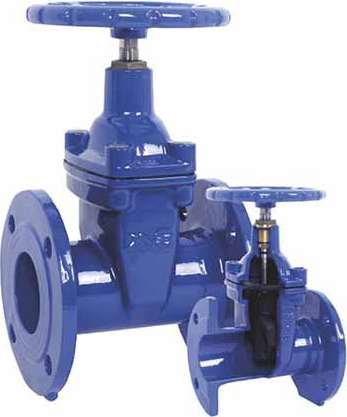

Задвижка с обрезиненным клином

Задвижка чугунная с обрезиненным клином фланцевая

аналог задвижки чугунной 30ч39р

Задвижка с обрезиненным клином (аналог задвижки 30ч39р) — это запорная арматура, в которой запирающий элемент двигается перпендикулярно потоку рабочей среды.

Рабочей средой для данных задвижек может быть вода питьевая и техническая, сточная и канализационная, а также другие неагрессивные среды.

Применяются чугунные задвижки с обрезиненным клином для полного перекрытия рабочей среды в системах водоснабжения, теплоснабжения, пожаротушения, кондиционирования, вентиляции, канализации и в других областях промышленности и ЖКХ.

Производят задвижки чугунные с обрезиненным клином в двух исполнениях: по стандарту F4 давление Ру-10 и Ру-16кг/см² и по ГОСТ со строительными длинами задвижки 30ч6бр — Ру-10 кг/см².

Максимальная надежность и долговечность задвижек с обрезиненным клином обеспечивается благодаря особому герметичному уплотнению штока, которое достигается с помощью четырех независимых уплотнительных колец, а также благодаря использованию материалов только самого высокого качества со строгим соблюдением технологии производства. Два пыльника, установленные в наиболее уязвимых местах, особенно надежно защищают от попадания пыли и самых мелких частиц грязи во внутрь задвижек. Конструкция клина и его направляющих обеспечивает равномерное закрывание и гарантированное удержание клина на своем месте. Это уменьшает возможность перегрузки штока и минимизируют износ покрытий.

Конструкция задвижки предусматривает возможность замены кольцевых уплотнений (шток — резьбовая втулка и корпус — резьбовая втулка) под давлением в полностью открытом положении.

В крышке задвижки предусмотрен профильный паз для резиновой прокладки, исключающий её выдавливание рабочей средой.

Корпус, крышка, клин задвижки выполнены методом литья из высокопрочного чугуна с шаровидным графитом (ВЧШГ — ковкий чугун) марки GGG-50.

Шток задвижки изготовлен из полированной нержавеющей стали  20Х13.

Гайка клина является заменяемой частью, устойчива к коррозии и выполнена из медного сплава в соответствии с EN 12165.

При покрытии элементов из ВЧШГ применяется метод электростатического нанесения и используется антикоррозийное эпоксидное покрытие синего цвета (Blue RAL). Данное покрытие надежно защищает корпус задвижки не только от преждевременной коррозии, но и от негативного воздействия ультрафиолетовых лучей.

Все части задвижки, которые контактируют с водой (эпоксидное покрытие и резиновые элементы) прошли полное тестирование на соответствие гигиеническим нормам и были признаны пригодными для использования в системах питьевого водоснабжения.

Соединение корпуса и крышки задвижки осуществляется при помощи болтов, которые утоплены в корпус и покрыты антикоррозийным покрытием. Могут использоваться болты и из нержавеющей стали AISI 302. Все болты покрыты специальным термоклеем. Место соединения корпуса и крышки закрыто резиновым пыльником. Данные мероприятия обеспечивают полную защиту от любой коррозии.

Задвижки чугунные с обрезиненным клином выпускаются в двух исполнениях: по стандарту F4 и по ГОСТ со строительными размерами по ГОСТ 3706.

Строительная длина задвижек, выпускаемых по ГОСТ 3706, соответствует строительной длине задвижки 30ч6бр Ру-10, что в свою очередь исключает проведение сварочных работ при замене старой чугунной задвижки на задвижку с обрезиненным клином, и существенно экономит денежные средства наших клиентов, а так же снижается время на ее замену.

Задвижки поставляются со штурвалом (для ручного управления), под редуктор или электропривод.

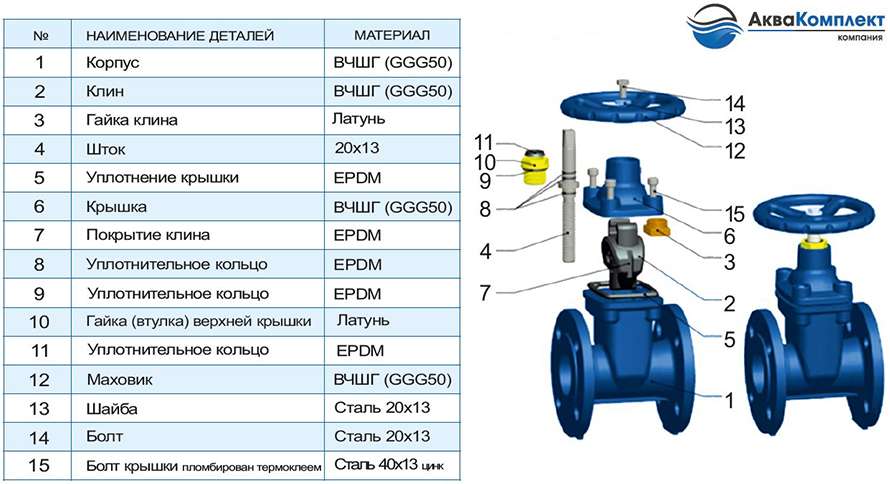

Используемые материалы в задвижках с обрезиненным клином

Область применения — в качестве запорного устройства (в различных отраслях промышленности и коммунальном хозяйстве) на трубопроводах транспортирующих:

• горячую и холодную воду, в том числе хозяйственно-питьевого назначения;
• техническую (оборотную) воду;
• канализационные стоки, в том числе ливневой канализации;
• иные среды, к которым материал корпусных деталей, покрытия клина, запорных и уплотнительных устройств задвижек стоек.

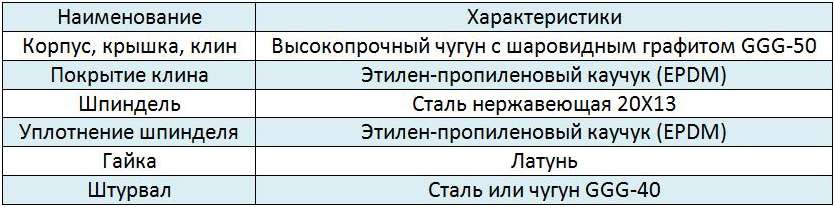

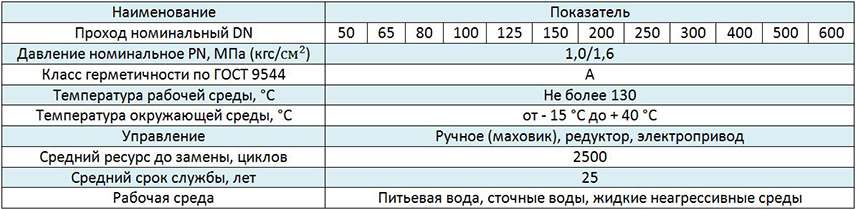

Характеристики задвижек с обрезиненным клином

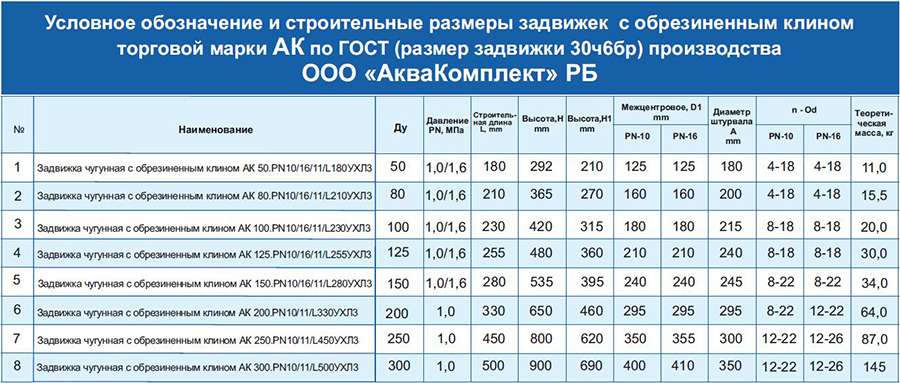

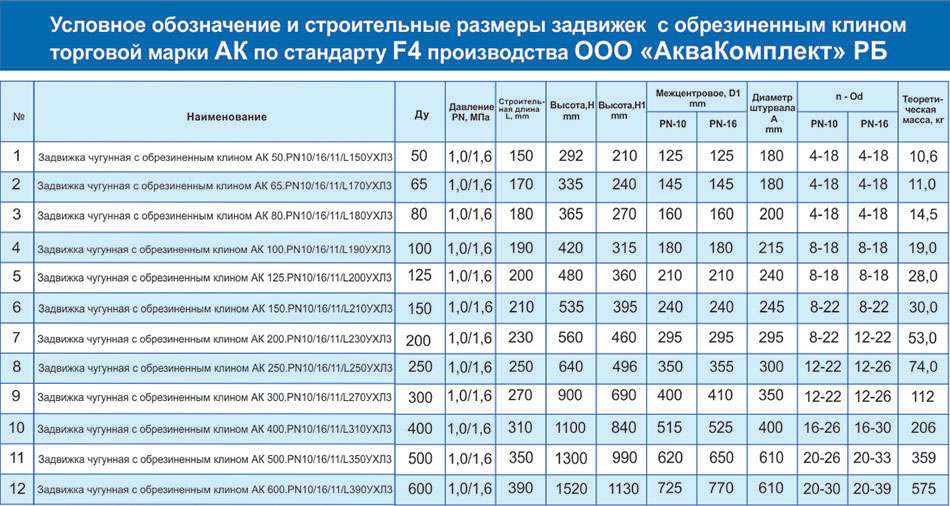

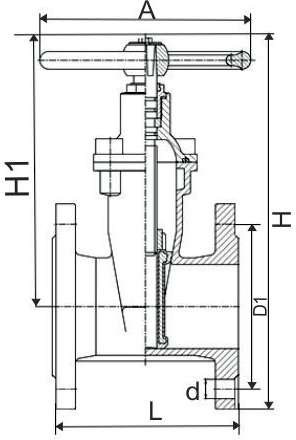

Габаритные и присоединительные размеры:

Купить задвижку с обрезиненным клином

Для того чтобы осуществить заказ на покупку задвижки с обрезиненным клином - необходимо отправить заявку на электронный адрес, через форму заказа. В заявке укажите название товара, технические характеристики и количество необходимое вам, а также реквизиты и контактную информацию для связи с вами.
Полное описание задвижки с обрезиненным клином торговой марки «АК» вы можете просмотреть в каталоге АкваКомплект собственное производство.
