Категория:Стекла смотровые

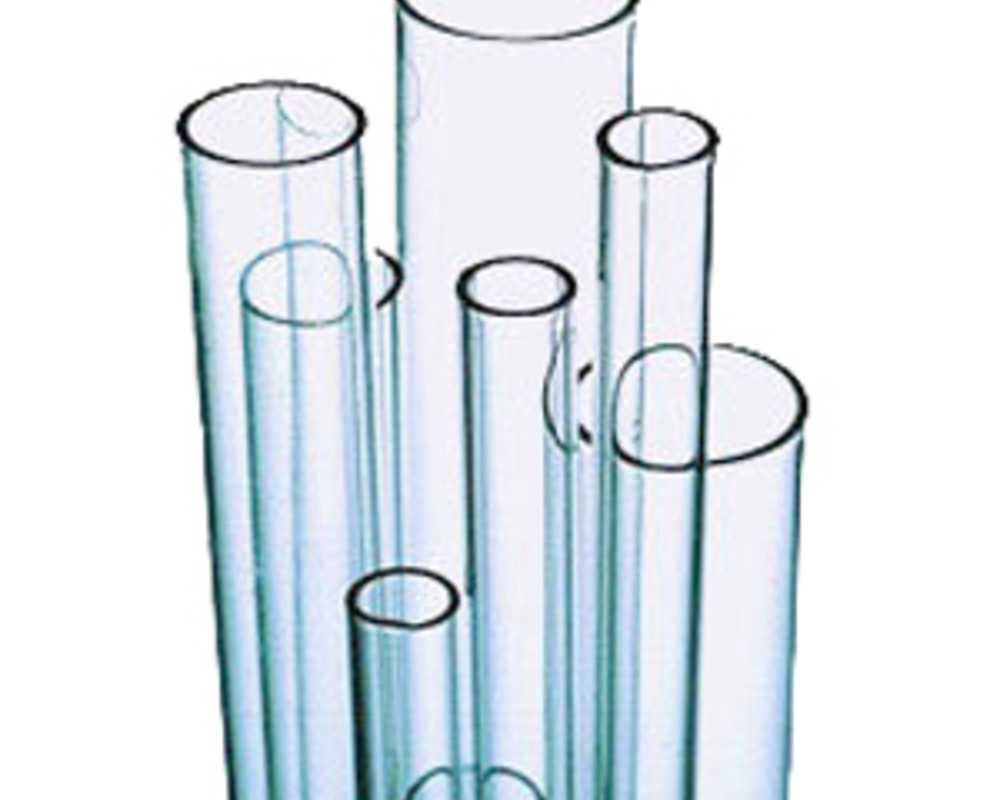

Трубы кварцевые - это трубки из кварцевого стекла которые применяются для замера (определения) уровня жидкости, в электронагревательных приборах в качестве наружного и внутреннего каркаса спиралей, для широкого спектра приборов, аппаратуры, аппаратов.
Работают при температуре до 1250оC. Предназначенные для применения в указателях уровня жидкости на кранах запорных вентилей, кварцевые трубки с обрезанными и шлифованными концами имеют наружный диаметр 20 мм и должны выдерживать рабочее давление не менее 30 кгс/см2
| Наружный диаметр, мм | Толщина, мм | Длина, мм | Масса, кг | δ, мм |
| 5 | 1 | 1000 | 0,027 | ± 0,2-0,5 |
| 6 | 1 | 1000 | 0,035 | ± 0,2-0,5 |
| 8 | 1 | 1000 | 0,049 | ± 0,2-0,7 |
| 10 | 2 | 1000 | 0,080 | ± 0,3-1,0 |
| 10 | 2 | 1500 | 0,200 | ± 0,3-1,0 |
| 12 | 2 | 1000 | 0,200 | ± 0,4-1,2 |
| 12 | 2 | 1500 | 0,250 | ± 0,4-1,2 |
| 14 | 2 | 1000 | 0,155 | ± 0,4-1,2 |
| 14 | 2 | 1500 | 0,170 | ± 0,4-1,2 |
| 14 | 2 | 2000 | 0,333 | ± 0,4-1,2 |
| 16 | 2 | 1000 | 0,190 | ± 0,4-1,3 |
| 16 | 2 | 1500 | 0,300 | ± 0,4-1,3 |
| 16 | 2 | 2000 | 0,400 | ± 0,4-1,2 |
| 18 | 2 | 1000 | 0,235 | ± 0,5-1,5 |
| 18 | 2 | 1500 | 0,350 | ± 0,5-1,5 |
| 18 | 2 | 2000 | 0,530 | ± 0,5-1,5 |
| 20 | 2 | 1000 | 0,250 | ± 0,5-1,5 |
| 20 | 2 | 1500 | 0,425 | ± 0,5-1,5 |
| 20 | 2,5 | 2000 | 0,560 | ± 0,5-1,5 |
| 20 | 3 | 2500 | 0,887 | ± 0,5-1,5 |
| 20 | 3 | 3000 | 0,970 | ± 0,5-1,5 |
| 22 | 2,5 | 1500 | 0,470 | ± 0,6-1,5 |
| 25 | 2,5 | 1500 | ± 0,6-1,5 | |
| 27 | 2 | 1500 | 0,640 | ± 0,6-1,5 |
| 30 | 2 | 700 | 0,270 | ± 0,7-3,0 |
| 30 | 2 | 1500 | 0,980 | ± 0,7-3,0 |
| 30 | 3 | 1700 | 0,980 | ± 0,7-3,0 |
| 40 | 3 | 1000 | 0,725 | ± 0,7-3,0 |
| 40 | 3 | 1500 | 1,200 | ± 0,7-3,0 |
| 40 | 3 | 2000 | 2,00 | ± 0,7-3,0 |
| 42 | 3 | 1000 | 0,675 | ± 0,7-3,0 |
| 42 | 3 | 2000 | 2,10 | ± 0,7-3,0 |
| 45 | 3 | 1000 | 1,00 | ± 0,7-3,0 |
| 45 | 3 | 1500 | 1,40 | ± 0,7-3,0 |
| 45 | 3 | 2000 | 2,00 | ± 0,7-3,0 |
| 50 | 2-3 | 1500 | 1,24 | ± 1,1-3,5 |
| 66 | 4 | 2000 | 4,23 | ± 1,1-3,5 |
| 70 | 3 | 1000 | 1,80 | ± 1,1-3,5 |
| 80 | 3 | 1000 | 1,52 | ± 1,1-3,5 |
| 100 | 3 | 1000 | 3,29 | ± 1,1-3,5 |
| 100 | 3 | 1500 | 3,02 | ± 1,1-3,5 |
| 100 | 4 | 2200 | 5,9 | ± 1,1-3,5 |
| 120 | 3 | 2000 | 5,0 | ± 1,1-3,5 |
| 130 | 4 | 1500 | 5,2 | ± 1,1-3,5 |
| 150 | 4 | 2200 | 9,4 | ± 1,1-3,5 |
| 170 | 4 | 2000 | 9,2 | ± 1,1-3,5 |
| 180 | 4 | 2000 | 9,8 | ± 1,1-3,5 |
| 220 | 4 | 2400 | 14,4 | ± 1,1-3,5 |
| 250 | 5 | 2000 | 17 | ± 1,1-3,5 |
В отличие от обычного стекла кварц не удается резать, предварительно надрезав его, например, алмазом и затем переламывая. Напротив, кварц хорошо обрабатывается карборундом (сверление, шлифование и полирование), легко шлифуется и режется вращающимися карборундовыми (2500-5000 об/мин) либо алмазными дисками. При вращении диска не должно быть биений. Для охлаждения кварца при обработке применяется сильная струя воды.
Допуск прямолинейности для труб длиной до 1000 мм не должен превышать 0,4% от длины трубы, для труб длиной свыше 1000 мм - 0,6% от длины.
Торцы труб диаметром до 200 мм должны быть зашлифованы или ровно обрезаны. Не допускаются сколы более 3 мм.
Торцы труб диаметром более 200 мм должны быть ровно обрезаны. Не допускаются сколы более 5 мм.
Заказать сейчас
