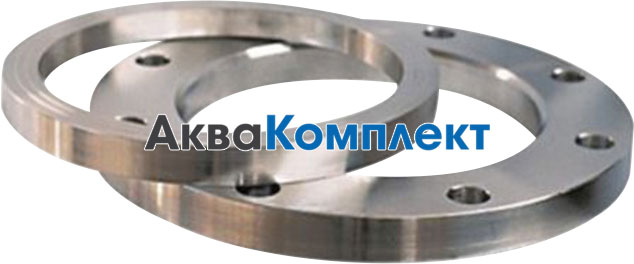

Фланец стальной свободный

Стальные свободные на приварном кольце фланцы детали трубопроводов и соединительных частей машин, приборов, патрубков аппаратов и резервуаров на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) и температуре среды от -30 до +300 °C. Кольца фланца стального должны изготавливаться с уплотнительными поверхностями исполнений 1,2,3 т присоединительными размерами по ГОСТ 12815-80. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнений 4, 5, 8 и 9.

Пример условного обозначения круглого стального свободного фланца Ду 50 мм на Ру 0,6 МПа из стали Ст3сп:

  • фланец 50-6 Ст3сп ГОСТ 12822-80.

То же квадратного:

  • фланец квадратный 50-6 Ст3сп ГОСТ 12822-80.

Пример условного обозначения приварного кольца Ду 50 мм на Ру 0,6 МПа из стали 35, исполнения 1 (с соединительным выступом):

  • кольцо 1-50-6 ст35 ГОСТ 12822-80.

Краткая техническая характеристика:

Условное давление Ру, МПа

0,1; 0,25

0,6

1,0

1,6

2,5

Условный диаметр Dy, мм

10-500

10-500

10-500

10-500

10-500

Температура среды

от -30 до +300 °C

Материал

3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т

Свободный фланец на приварном кольце ГОСТ 12822-80

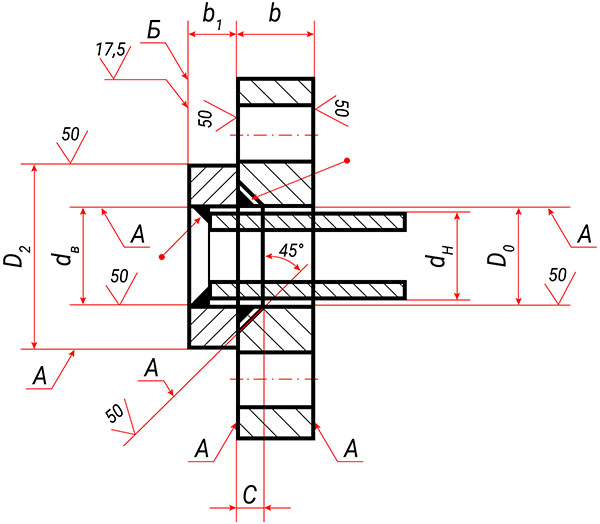

Чертеж свободных фланцев на приварном кольце
