Затвор поворотный дисковый с ПИМ

Затвор поворотный дисковый с ПИМ

Категория: Затворы

Артикул:

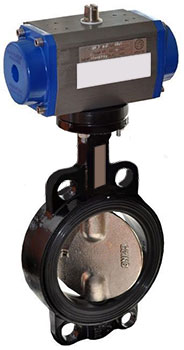

Затвор поворотный дисковый с ПИМ

запорно-регулирующий, чугунный, стяжной, межфлацевый, Т 130 °С, Ру-16

Затвор поворотный дисковый с ПИМ

Назначение затвора дискового поворотного:

Затвор поворотный дисковый запорно-регулирующий с пневматическим исполнительными механизмом (ПИМ) ЗПДП — затвор применяется в системах отопления, горячего водоснабжения, приточной вентиляции и в др. областях народного хозяйства как в качестве запорного устройства, так и для автоматического регулирования технологических процессов. Затвор является условно регулирующим.

Затворы, как правило, устанавливаются на магистралях большого диаметра в гидротехнических сооружениях.

Запорный орган (диск) в затворе поворачивается вокруг оси, расположенной перпендикулярно к оси прохода. Для герметизации запорного органа применяются металлические или мягкие (резина и другие) уплотнительные кольца.

Управление затвором осуществляется при помощи пневматического исполнительного механизма (ПИМ).

Присоединение затворов осуществляется креплением на трубопроводе шпильками между двумя фланцами воротниковыми приварными встык по ГОСТ 12821-80.

Основные преимущества:

  • малые масса и строительная длина;
  • высокая герметичность перекрытия потока в любом направлении;
  • отсутствие контакта рабочей среды с корпусом;
  • присоединение к трубопроводу - бесфланцевое стяжное;
  • не требуется дополнительное уплотнение мест присоединения к трубопроводу.

Купить затвор поворотный дисковый с ПИМ на ООО «АкваКомплект»

Пришлите нам ваши реквизиты для выставления счёта и заявку (какая требуется продукция, количество, прочие детали) на наш электронный адрес 419935@mail.ru или сообщите нам о своей потребности по телефонам: +375 (232) 41-99-35; +375 (232) 41-79-49; +375 (29) 111-12-61.

Материал основных деталей затвора поворотного дисокового с ПИМ:

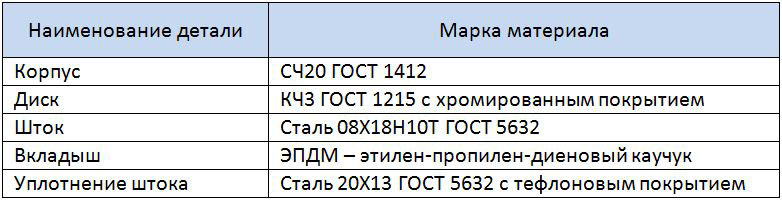

Таблица материалов основных деталей

Технические характеристики затворов поворотных дисковых с ПИМ:

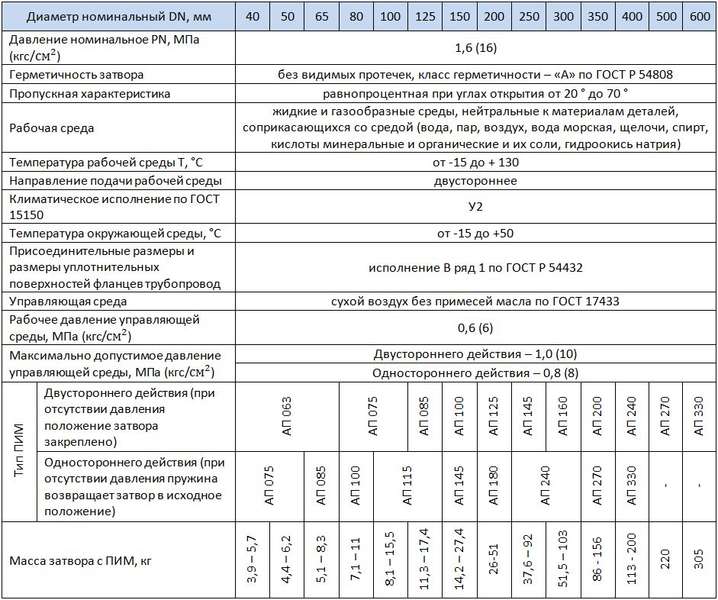

Технические характеристики затвора поворотного дискового с ПИМ

Габаритные и присоединительные размеры затвора дискового поворотного:

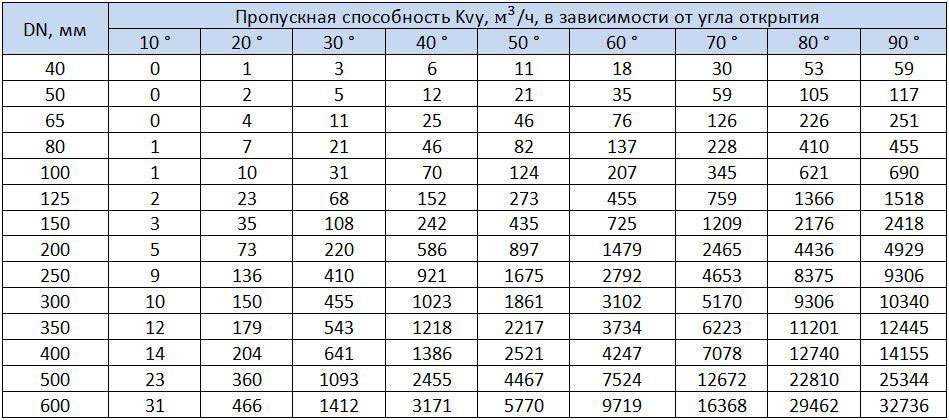

Таблица данных пропускной способности затвора

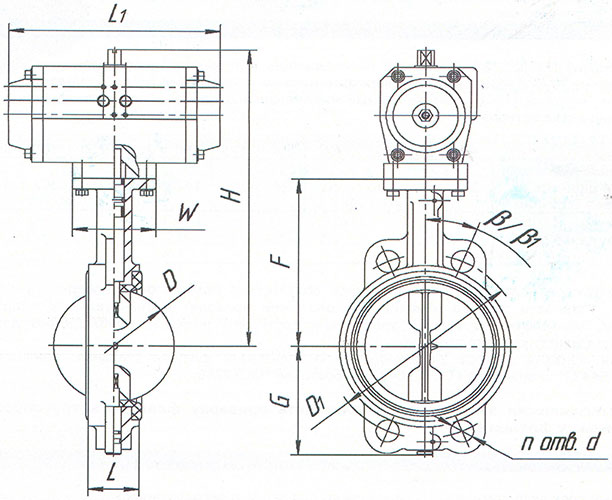

Чертеж затвора поворотного дискового с ПИМ

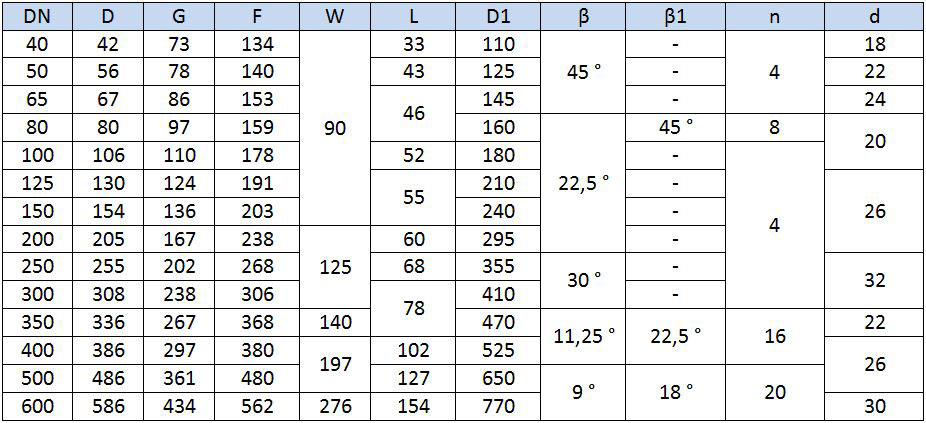

Таблица данных габаритных и присоединительных размеров

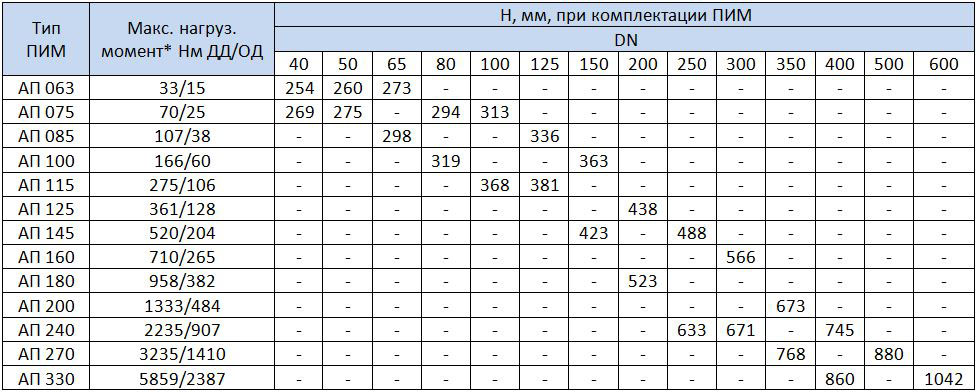

Таблица данных высоты H, при комплектации ПИМ

* Максимальный нагрузочный момент указан при рабочем давлении в 0,6 (6) МПа (кгс/2)

Рекомендации по монтажу

Конструкция затвора исключает необходимость применения дополнительных уплотнений по фланцам при монтаже на трубопровод. Вводить межфланцевые уплотнения не допускается.

При монтаже учесть рекомендуемый минимальный внутренний диаметр трубопровода для исключения повреждения диска затвора:

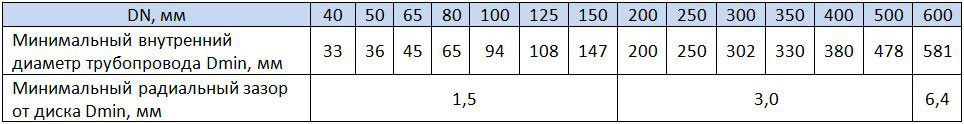

Таблица данных рекомендаций по монтажу

Монтажное положение затвора – диск обязательно должен быть повернуть на 10 – 15 ° от положения «закрыто». Установка затвора в закрытом положении приводит к значительным напряжениям в седловом уплотнении, что влечет за собой увеличение крутящего момента, необходимого для открытия затвора, уменьшение срока службы уплотнения.

Для монтажа затвора рекомендуется использовать фланцы стальные приварные плоские тип 01 по ГОСТ Р 54432, шпильки по ГОСТ 22042 или болты по ГОСТ 7798.

Категорически запрещается производить приварку фланцев к трубопроводу, когда затвор посажен между фланцами.

Вы можете купить затвор поворотный дисковый с ПИМ на нашем сайте ООО «АкваКомплект», а также получить всю необходимую информацию у наших специалистов по телефону: г. Минск +375(29)397-38-02, г. Гомель +375(29)111-12-61.
