Затвор дисковый

Дисковый поворотный затвор является разновидностью арматуры для трубопровода, имеющей кольцевой корпус с поворотным диском.

Затвор дисковый поворотный предназначение

Предназначение данного типа затворов является запорная или регулирующая арматура, котору. устанавливают на магистралях большого диаметра в гидротехнических сооружениях.

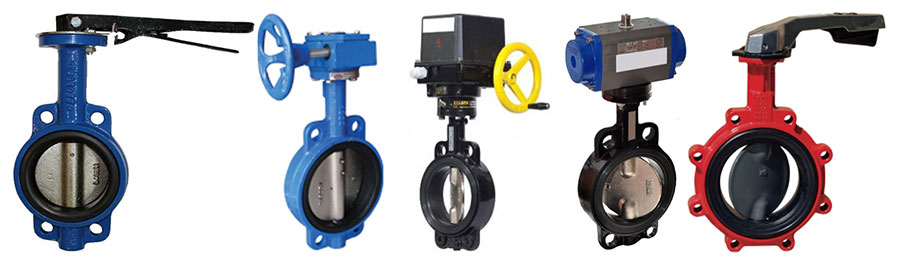

Затвор дисковый

Применение затвора дискового

  • для систем водо- и теплоснабжения;
  • вентиляции и кондиционирования;
  • газоснабжения и газораспределения;
  • на спец. среды (абразивные среды, слабоагрессивные среды, бензин, морская вода и т.д.);
  • для систем пожаротушения.

Купить затвор дисковый на ООО «АкваКомплект»

Пришлите нам ваши реквизиты для выставления счёта и заявку (какая требуется продукция, количество, прочие детали) на наш электронный адрес 419935@mail.ru или сообщите нам о своей потребности по телефонам: +375 (232) 41-99-35; +375 (232) 41-79-49; +375 (29) 111-12-61.

Диск, представляющий собой запорный орган, поворачивается вокруг оси, которая в свою очередь располагается перпендикулярно к оси прохода. В качестве герметизации запорного органа используют металлические или мягкие кольца из резины или фторопласта.

Управление дисковыми затворами

Управление осуществляется вручную, используя редуктор, а так же может быть осуществлен с помощью электропривода.

Класс герметичности «А» достигается не только на затворах с мягким седловым уплотнением, современные затворы с ламинарным уплотнением «металл по металлу» также имеют класс герметичности "А", в том числе при тестировании газом.

Затвор дисковый поворотный, который используется в качестве заслонки регулирующей, имеет следующий привод: пневматический, мембранный или гидравлический привод.

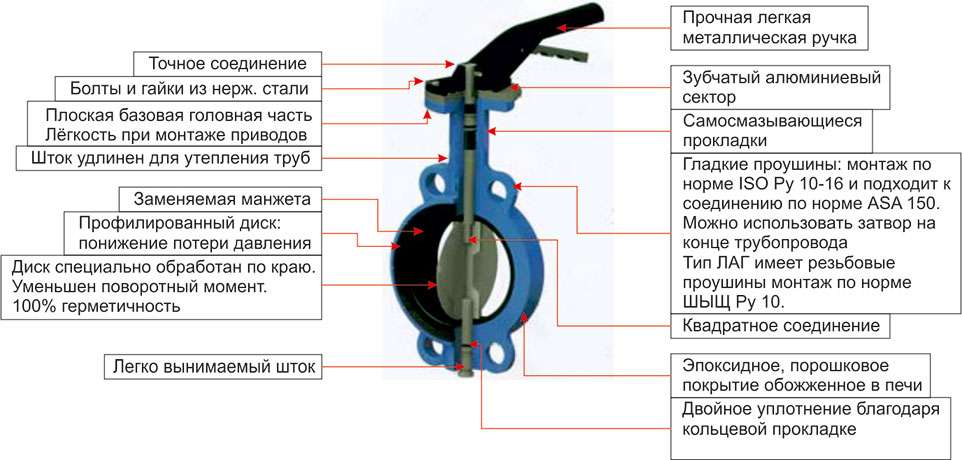

Описание затвора дискового

Почему стоит покупать затворы дисковые поворотные

  • низкое гидравлическое сопротивление затвора;
  • не имеет зон в затворе, что предотвращает скопление грязи;
  • малый размер и масса.

Различия в конструкциях

Затвором (подвижной частью запорного органа) этих устройств может быть плоский диск или двояковыпуклый (линзовый), чечевичного сечения.

Конструкция дисковых затворов даёт возможность применения их на различных рабочих средах с обеспечением защиты от коррозии и повышенного износа внутренних поверхностей корпуса и диска, для чего используются различные способы. Самым простым из них является изготовление этих деталей из нержавеющих сталей с уплотнением резиновым кольцом (если защита не требуется, детали изготавливаются из углеродистой или легированной стали, корпуса также из чугуна). Существуют также конструкции, внутренние полости которых защищены химически- и износостойкими покрытиями в виде эластомерных или резиновых вкладышей в корпусе и резиновых или полимерных покрытий диска, что заменяет собой дополнительные прокладки.

Присоединение затвора к трубопроводу чаще всего стяжное, то есть отверстия по краю корпуса арматуры пронизывают шпильки от одного фланца трубопровода до другого, что идеально подходит к конструкции устройства, в редких случаях затворы изготавливаются с собственными фланцами для соединения с обратными фланцами трубопровода.

Управление дисковыми затворами сходно с управлением шаровыми кранами, так как эти типы арматуры требуют для полного открытия поворота запирающего элемента на 90°. Оно осуществляется вручную (на больших диаметрах с маховиком и редуктором) или механизированно, с помощью однооборотных или (для больших диаметров) многооборотных электроприводов, а также поршневых пневмо- и гидроприводов.

Разновидностью дисковых затворов являются герметичные клапаны, применяемые для установки на трубопроводы малых диаметров для небольших давлений и на воздуховоды, также с небольшими давлениями.

Вы можете купить затвор дисковый поворотный на нашем сайте ООО «АкваКомплект», а также получить всю необходимую информацию у наших специалистов по телефону: г. Минск +375(29)397-38-02, г. Гомель +375(29)111-12-61.
