Регулятор давления 21ч10нж

Регулятор давления 21ч10нж

Категория: Регуляторы давления

Артикул:

Регулятор давления 21ч10нж/12ч12нж

чугунный, рычажный, фланцевый, жидкие и газообразные среды, Py 16, T 300 °C

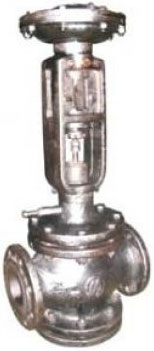

Регуляторы давления 21ч10нж

Регулятор давления 21ч10нж, 21ч12нж предназначены для автоматического (за счет энергии регулируемого потока) поддержания заданного давления для газообразных и жидких сред. Точность регулирования – не более 16% от значения регулируемого давления. Поддерживают давление в пределах 0,15-13 атмосфер при помощи мембранной головки и комплекта грузов. Для защиты резиновой мембраны от высокой температуры верхнюю полость мембранной головки заполняют водой или другой жидкостью, не смешивающейся с регулируемой средой. Регулятор давления 21ч10нж и 21ч12нж изготавливается условными диаметрами: Ду50, Ду80, Ду100, Ду150.

Устройство и принцип работы регулятора 21ч10нж:

Регуляторы давления «до себя» и «после себя» отличаются в основном конструкцией органа регулирования двухседельного клапана и его положением. Подвижная часть рычажной системы имеет призменные опоры (см. схему). Регулятор работает следующим образом. При установившемся режиме за регулятором (или до него) поддерживается заданное давление, и подвижная система находится в равновесии. С изменением регулируемого давления меняется сила, действующая на чувствительный элемент – мембрану, а под действием разности между этой силой и силой, создаваемой массой груза, подвижная система регулятора перемещается в новое положение до тех пор, пока не восстановится равновесие. Регулятор снабжен одной мембранной головкой и комплектом грузов на требуемый предел регулирования.

Купить регулятор 21ч10нж на ООО «АкваКомплект»

Пришлите нам ваши реквизиты для выставления счёта и заявку (какая требуется продукция, количество, прочие детали) на наш электронный адрес 419935@mail.ru или сообщите нам о своей потребности по телефонам: +375 (232) 41-99-35; +375 (232) 41-79-49; +375 (29) 111-12-61.

Технические характеристики регуляторов 21ч10нж:

  • Материал корпуса: чугун;
  • Тип присоединения: фланцевое;
  • Конструктивные особенности: рычажный;
  • Максимальная температура рабочей среды: 300 °C;
  • Давление условное Py: 16 кгс/см2 (1.6 МПа);
  • Рабочая среда: жидкие и газообразные неагрессивные среды, нейтральные по отношению к деталям;
  • Область применения: устанавливается на трубопроводах транспортирующих воду, пар и воздух.

Габаритные и присоединительные размеры 21ч10нж:

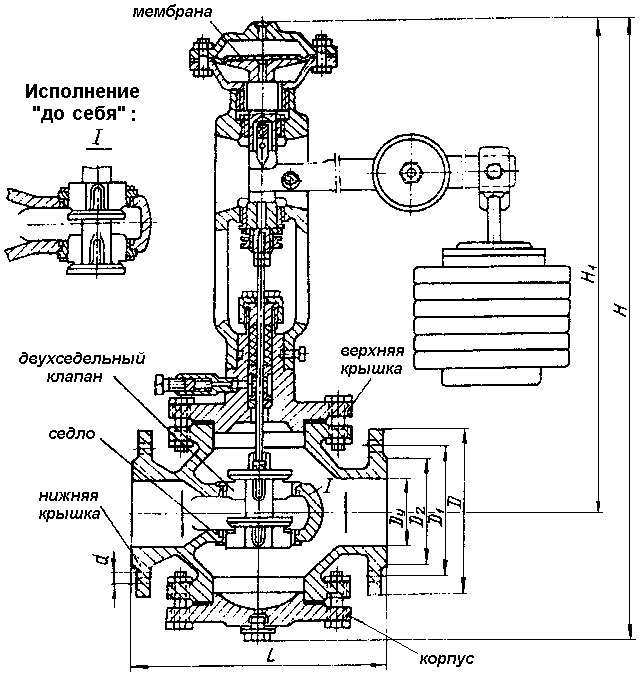

Чертеж регулятора давления 21ч10нж

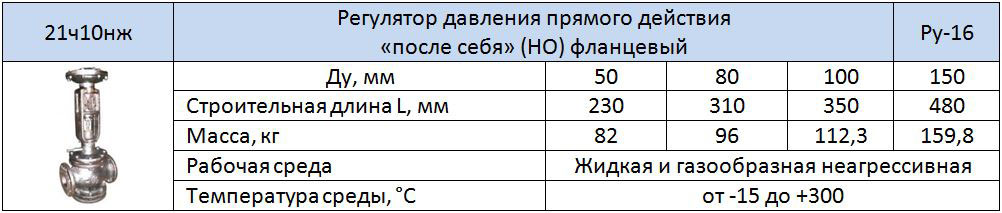

Таблица размеров регулятора 21ч10нж:

Таблица размеров регулятора давления 21ч10нж

Таблица размеров регулятора 21ч12нж:

Таблица размеров регулятора давления 21ч12нж
