Регулятор 21б4бк

Регулятор 21б4бк

Категория: Регуляторы давления

Артикул:

Регулятор 21б4бк

латунный, пружинный, фланцевый, вода, пар, воздух, Py 16, T 100 °C

Регулятор 21б4бк

Назначение регулятора давления 21б4бк

Регулятор давления 21б4бк прямого действия предназначен для автоматического поддержания давления рабочей среды после себя. Применяется для установки в паровых, водяных или воздушных линиях. Установочное положение регулятора на трубопроводе - любое рекомендуемое - узлом настройки вверх. Присоединение к трубопроводу - фланцевое или муфтовое. Регуляторы 21б4бк выпускаются диаметрами условными Ду25 и Ду50. Уплотнение в затворе - латунь по латуни. Материал основных деталей - ЛЦ40С ГОСТ 17711-80. Зона регулирования - 25%. Гарантийный срок службы регулятора - 18 месяцев со дня ввода в эксплуатацию. Гарантийная наработка на отказ - 8000 часов.

Принцип работы регулятора

При условии рабочего давления регулятор нормально открыт : пружина, передавая усилие настройки на поршень, отжимает его на открытие. При повышении давления на выходе, сила воздействия выходного давления на поршень превышает усилие настройки пружины и силу трения в поршне и прикрывает седло. Давление на выходе уменьшается и под действием усилия пружины поршень возвращается в открытое положение.

Установку регуляторов на трубопроводе следует производить так, чтобы направление движения рабочей среды совпадало с направлением стрелки на корпусе регулятора. Во время эксплуатации следует производить периодические осмотры регулятора в определенные сроки, установленные действующем на работе графиком. Регуляторы поставляются с разгруженной пружиной. Настройку регулятора производят вращением регулировочных гаек по часовой стрелке.

Купить регулятор 21б4бк на ООО «АкваКомплект»

Пришлите нам ваши реквизиты для выставления счёта и заявку (какая требуется продукция, количество, прочие детали) на наш электронный адрес 419935@mail.ru или сообщите нам о своей потребности по телефонам: +375 (232) 41-99-35; +375 (232) 41-79-49; +375 (29) 111-12-61.

Технические характеристики регуляторов 21б4бк:

  • Материал корпуса: латунь;
  • Тип присоединения: фланцевое;
  • Конструктивные особенности: пружинный;
  • Максимальная температура рабочей среды: 100 °C;
  • Давление условное Py: 16 кгс/см2 (1.6 МПа);
  • Рабочая среда: вода, пар, воздух;
  • Область применения: устанавливается на трубопроводах транспортирующих воду, пар и воздух.

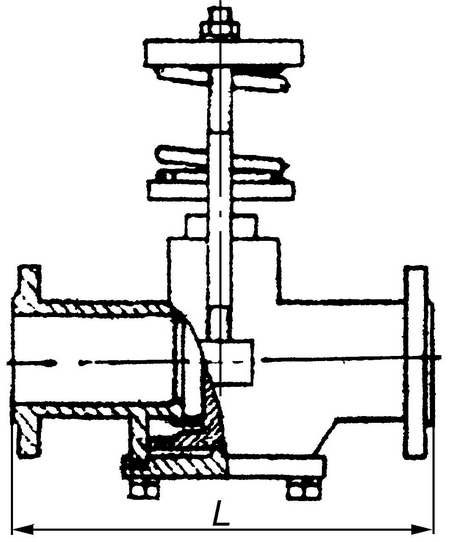

Габаритные и присоединительные размеры 21б4бк:

Чертеж регулятора 21б4бк

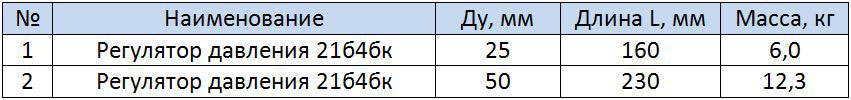

Таблица размеров регулятора 21б4бк:

Таблица размеров 21б4бк

Вы можете купить регулятор 21б4бк на нашем сайте ООО «АкваКомплект», а также получить всю необходимую информацию у наших специалистов по телефону: г. Минск +375(29)397-38-02г. Гомель +375(29)111-12-61.
