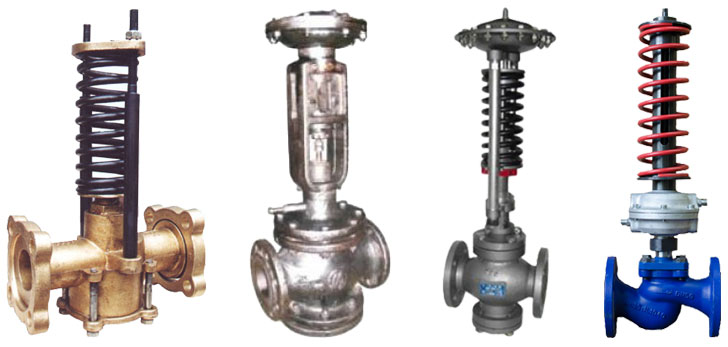

Регуляторы давления (редуцирующий клапан) в простейшем виде представляет собой клапан, входное отверстие которого закрыто плоским зонтиком, на который воздействует регулирующий груз, пружина или давление среды (регулятор снабжен мембранной головкой и комплектом грузов на требуемый предел регулирования).

Регуляторы давления: описание, характеристика

    Суть работы регулятора давления: в установившемся режиме за регулятором (или до него) поддерживается заданное давление и подвижная система находится в равновесии. С изменением регулируемого давления меняется сила, действующая на чувствительный элемент - мембрану, и под действием разности между этой силой и силой, создаваемой массой груза, подвижная система регулятора давленияперемещается в новое положение до тех пор, пока не восстановится равновесие.
    Регуляторы давления бывают прямого действия, когда давление среды через мембранное устройство воздействует на золотник. Этот тип регулятора  давленияподразделяется на рычажный, когда груз противодействует давлению через рычаг, и на пружинный, с противодействием пружины. Могут быть как нормально открытыми (НО), так и нормально закрытыми (НЗ), обеспечивающие регулируемое давление "до себя" и "после себя".
    Если в регуляторе давления установлено мембранное устройство, к которому подводится давление среды с выходного патрубка, и это давление воздействует на мембрану таким образом, что она при повышении давления в выходном патрубке прижимает запорный элемент к седлу, преодолевая сопротивление пружины (груза), то такой регулятор давления превращается в регулятор прямого действия "после себя" нормально открытым (НО). В начальный момент проходное сечение открыто за счет действия рычага с грузом (пружины).
    Если в регуляторе давления к мембранному устройству подводится давление среды с входного патрубка и это давление воздействует на мембрану таким образом, что она при повышении давления во входном патрубке открывает запорный элемент, преодолевая сопротивления груза (пружины), первоначально перекрывающего проходное сечение, то такой регулятор давления является регулятором прямого действия "до себя" нормально закрытым (НЗ).
    Регуляторы давления, у которых запорный элемент прижимается непосредственно грузом (пружиной) к седлу, под которое подводится регулируемое давление от входного патрубка, являются регуляторами прямого действия "до себя" нормально закрытым (НЗ).
    Настройка регулятора давления на заданное регулируемое давление осуществляется подбором величины грузов и их расположением на рычаге. МИМ соответствующего номера (размера) устанавливается в зависимости от требуемого диапазона настройки регулируемого давления.
