Клапан 17с7нж / 17нж7нж

Клапан 17с7нж / 17нж7нж

Категория: Клапаны предохранительные

Артикул:

Назначение клапана 17с7нж

Клапаны предохранительные СППК марки 17с7нж / 17нж7нж предназначены для защиты оборудования от недопустимого превышения давления сверх установленного и применяются на резервуарах, котлах, емкостях, сосудах и трубопроводах для автоматического сброса рабочей среды в атмосферу или отводящий трубопровод. После снижения давления до нужного предела предохранительный клапан 17с7нж прекращает сброс среды. Расчет пропускной способности по ГОСТ 12.2.085.

Клапаны предохранительные предназначены для жидкой и газообразной, химической или нефтяной рабочих сред. Нормы герметичности в затворе по ГОСТ 9789-75.

Клапаны предохранительные СППК 17с7нж/17нж7нж — прямого действия, направление подачи среды — под золотник. Усилие сжатой пружины прижимает золотник к седлу, при превышении давления рабочей среды сверх установленной величины, на золотник действует противоположно направленная сила, которая сжимает пружину и открывает проход для сброса рабочей среды. После снижения давления перед клапаном до давления обратной посадки, золотник под действием усилия пружины вновь прижимается к седлу, прекращая сброс среды.

Материал основных деталей:

17нж7нж материалы деталей

Показатели назначения:

показатели назначения

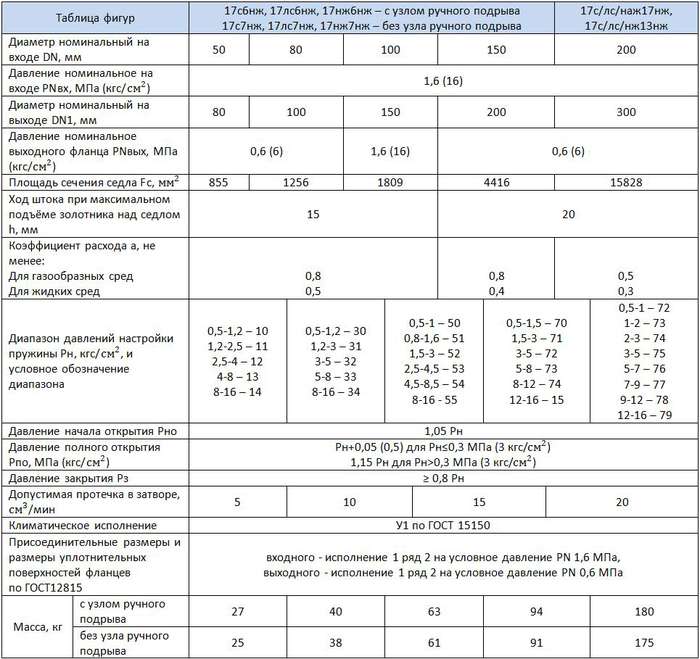

Технические характеристики:

технические характеристики 17с7нж

Габаритные и присоединительные размеры:

17с7нж чертеж

размеры  клапана 17с7нж

Гарантии:

Гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию.

Срок консервации — 3 года. Срок службы — не менее 15 лет. Наработка на отках — 180 циклов.

Структура условного обозначения клапана 17с7нж:

Стуктура условного обозначения при заказе должна содержать таблица фигур, номинальное давление (PN, кгс/см2), диаметр условного прохода (DN, мм), давление настройки пружины (Рн, кгс/см2) и (или) диапазон настройки (кгс/см2):

17с7нж / 17нж7нж, PN16, DN200, Рн10 (9-12)

Купить клапан 17с7нж / 17нж7нж на нашем сайте ООО «АкваКомплект», а также получить необходимую информацию у наших менеджеров по телефону: г. Минск +375(29)397-38-02, г. Гомель +375(29)111-12-61.
