Клапан 17с23нж

Клапан 17с23нж

Категория: Клапаны предохранительные

Артикул:

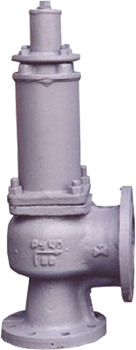

17с23нж клапан предохранительный

Назначение

Клапан предохранительный полноподъемный пружинный фланцевый 17с23(21)нж, 17лс23(21)нж, 17нж23(21)нж — предназначены для защиты оборудования от недопустимого превышения давления сверх установленного и применяются на резервуарах, котлах, емкостях, сосудах и трубопроводах для автомати­ческого сброса рабочей среды в атмосферу или отводя­щий трубопровод. После снижения давления до нужного предела предохранительный клапан 17с23нж прекращает сброс среды. Расчет пропускной способности по ГОСТ 12.2.085.

Клапаны предохранительные СППК 17с23нж — предназначены для жидкой и газообразной, химической или нефтяной рабо­чих сред. Нормы герметичности в затворе по ГОСТ 9789-75.

Клапаны предохранительные СППК 17с23нж — прямого действия, направление подачи среды — под золотник. Усилие сжатой пружины прижимает золотник к седлу, при превышении давления рабочей среды сверх установленной величины, на золотник действует противоположно направленная сила, которая сжимает пружину и открыва­ет проход для сброса рабочей среды. После снижения давления перед клапаном до давления обратной посадки, золотник под действием усилия пружины вновь прижима­ется к седлу, прекращая сброс среды.

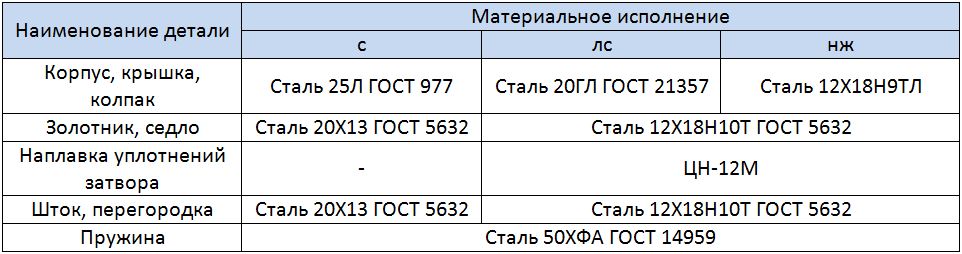

Материал основных деталей клапанов 17с23нж:

материал 17с23нж

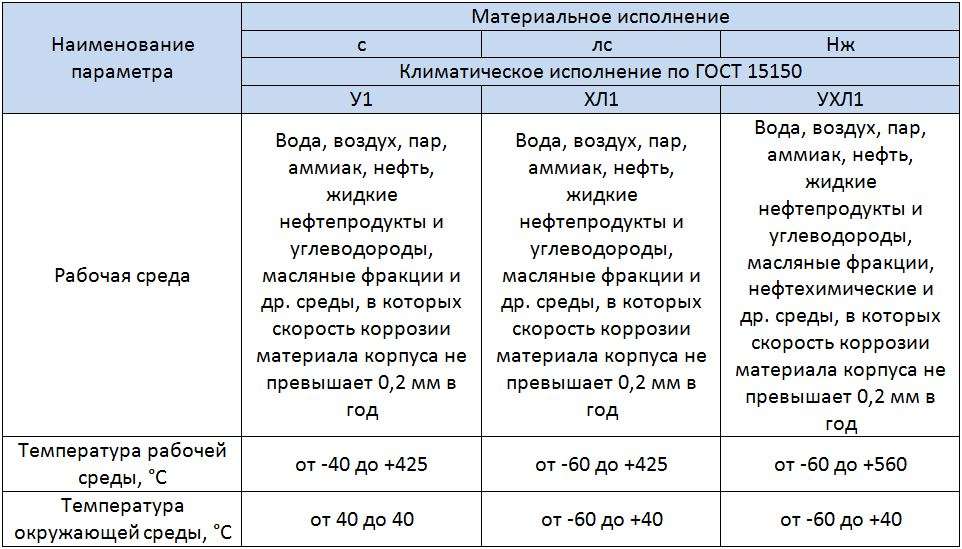

Показатели назначения:

показатели исполнения для 17с23нж

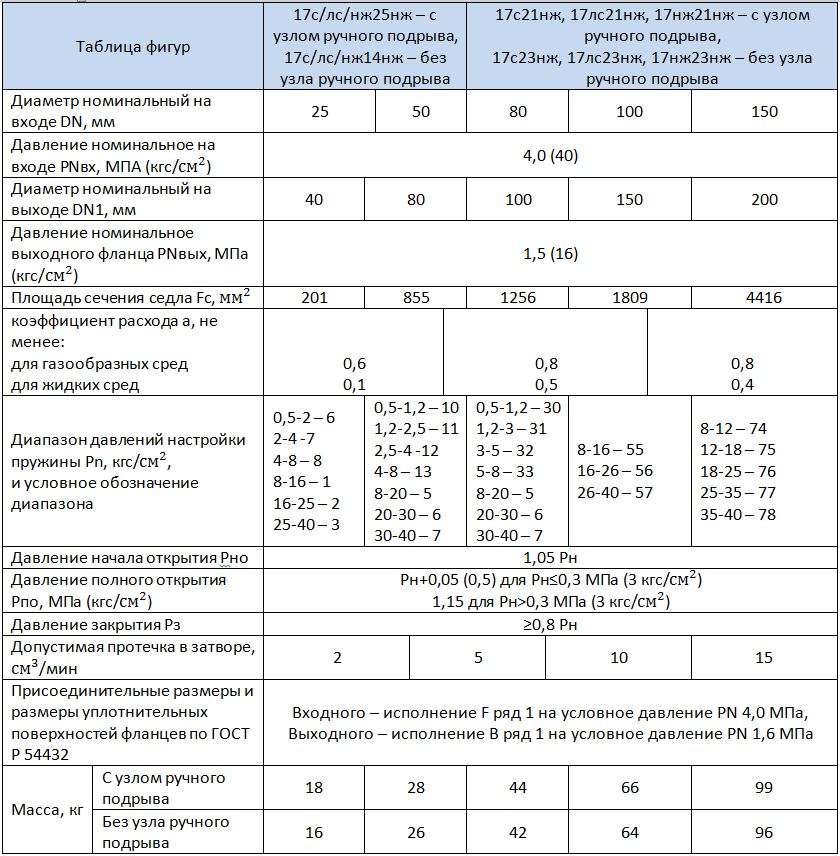

Технические характеристики:

технические характеристики 17с23нж

Габаритные и присоединительные размеры:

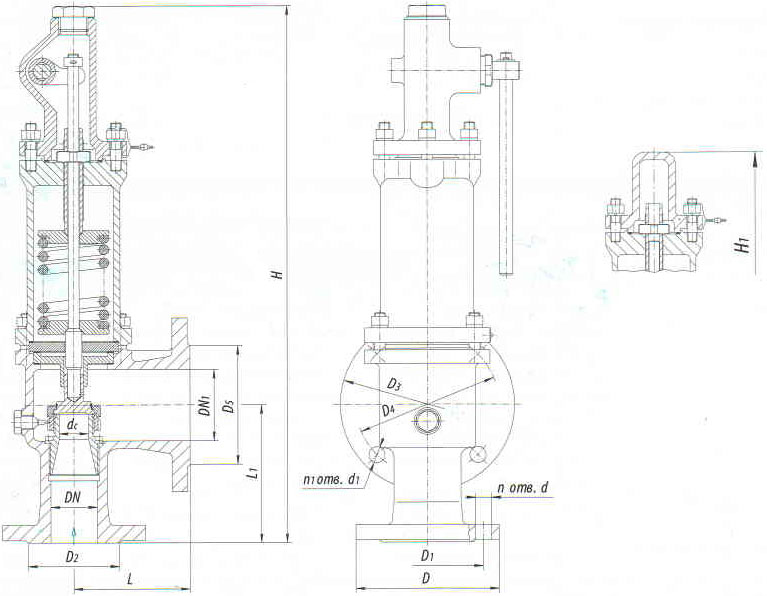

чертеж клапана 17с23нж

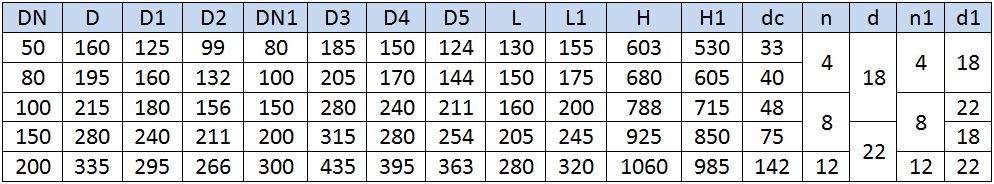

габаритные размеры 17с23нж

Гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию.

Срок консервации - 3 года. Срок службы — не менее 15 лет. Наработка на отках — 180 циклов.

Стуктура условного обозначения при заказе должна содержать таблица фигур, номинальное давление (PN, кгс/см2), диаметр условного прохода (DN, мм), давление настройки пружины (Рн, кгс/см2) и (или) диапазон настройки (кгс/см2): 17с23нж, PN40, DN50, Рн10 (8-20)

Вы можете купить клапан 17с23нж на нашем сайте ООО «АкваКомплект», а также получить всю необходимую информацию у наших специалистов по телефону: г. Минск +375(29)397-38-02, г. Гомель +375(29)111-12-61.
