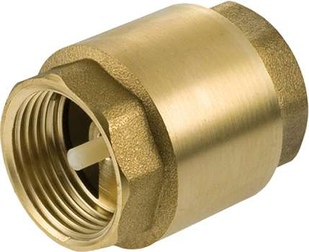

Клапан обратный латунный пружинный

Клапан обратный латунный пружинный

Категория: Клапаны обратные

Артикул:

Клапан обратный латунный пружинный

автоматический, тарельчатый, муфтовый, Py 10, T 80 °C

вода, неагрессивные жидкости

Назначение:

Клапан обратный латунный пружинный муфтовый NY Ду10 (3/8") предназначен для использования в качестве запорного устройства, с целью недопущения обратного потока рабочей среды в трубопроводе. Места установки данного клапана - на горизонтальных и вертикальных трубопроводах, направление движения среды - по стрелке на корпусе.

Коническая конструкция запирающего элемента и основания обратного клапана NY Ду10 (3/8") формируют поток неизменяемого сечения, что устраняет турбулентность на входе и выходе потока из клапана, увеличивает пропускную способность и снижает потери давления.

Технические характеристики:

  • Материал корпуса: латунь;
  • Материал уплотнения затвора: резина NBR;
  • Среда: вода, неагрессивные жидкости;
  • Тип присоединения: муфтовый;
  • Способ управления: автоматический;
  • Конструктивные особенности: тарельчатый;
  • Давление условное Ру: 10 кгс/см2 (1,0 МПа);
  • Температура рабочей среды: +80 °C;
  • Тип рукоятки: рукоятка;
  • Область применения: для установки на трубопроводах холодной, горячей воды.

Таблица размеров:

Габаритные и присоединительные размеры:

Чертёж №1:

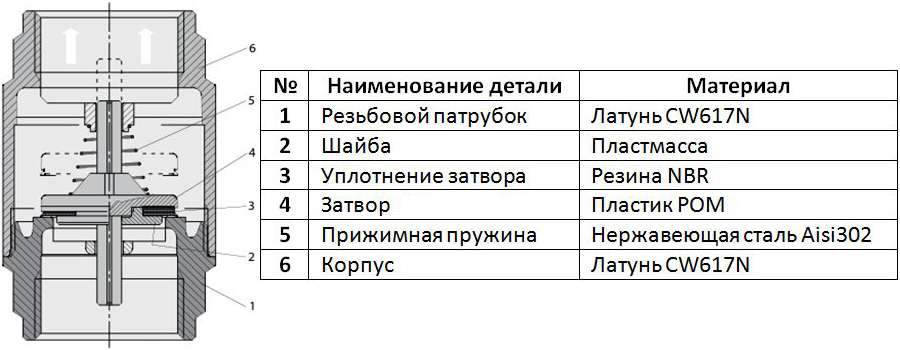

Чертёж №2:

Вы можете купить клапан обратный латунный пружинный на нашем сайте ООО «АкваКомплект», а также получить всю необходимую информацию у наших специалистов по телефону: г. Минск +375(29)397-38-02, г. Гомель +375(29)111-12-61.
