Клапан обратный чугунный 19ч21бр

Клапан обратный чугунный 19ч21бр

Категория: Клапаны обратные

Артикул:

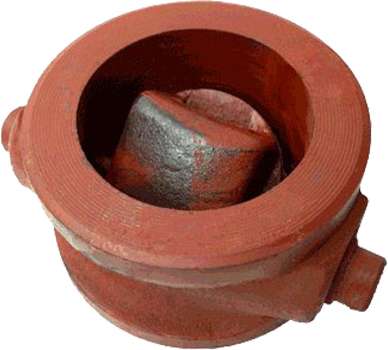

Клапан обратный чугунный 19ч21бр

поворотный, однодисковый, автоматический, межфланцевый, Py 16, T 225 °C

вода, пар

Назначение:

Клапан обратный поворотный однодисковый 19ч21бр предназначен для установки на горизонтальных и вертикальных трубопроводах с целью автоматического отсечения обратного потока рабочей среды. Клапан обратный поворотный 19ч21бр используются в системах, транспортирующих горячую воду и пар. Клапан используется на трубопроводах с диаметром 50, 80, 100, 150, 200, 250, 300, 400, мм, с условным давлением 1,6 МПа и максимальной температурой рабочей среды +225 °C. Корпус клапана обратного 19ч21бр изготавливается из серого чугуна. Управление  клапаном происходит потоком рабочей среды. Присоединение к трубопроводу может быть межфланцевым, либо бесфланцевое стяжными шпильками. Данный клапан выпускается в соответствии с техническими условиями, и комплектуются всей необходимой сопроводительной документацией.

Высокотехнологичный затвор 19ч21бр, отличающийся высокими прочностными параметрами и продолжительным термином эксплуатации, рассчитан на подсоединение к различным участкам трубопровода для ограничения перемещения в обратном направлении газообразных и жидких сред. Как известно, бесперебойное функционирование трубопроводов во многом зависит от наличия и исправности обратных клапанов, поэтому заказ через нашу проверенную компанию чугунного клапана серии 19ч21бр для установки на трубопроводах холодной, горячей воды и пара.

Технические характеристики:

  • Материал корпуса: чугун;
  • Материал уплотнения затвора: латунь ЛЦ40С;
  • Среда: вода, пар;
  • Тип присоединения: межфланцевый;
  • Способ управления: автоматический;
  • Конструктивные особенности: однодисковый, поворотный;
  • Давление условное Ру: 16 кгс/см2 (1,6 МПа);
  • Температура рабочей среды: +225 °C;
  • Установка: на вертикальных трубопроводах - уплотнительной поверхностью затвора корпуса вверх, на горизонтальных трубопроводах - чтобы ось вращения захлопки была параллельна горизонтальной плоскости и находилась выше горизонтальной оси трубопровода, направление рабочей среды должно совпадать с направлением стрелки на корпусе;
  • Область применения: устанавливаются на горизонтальных и вертикальных трубопроводах с целью автоматического предотвращения обратного потока среды.

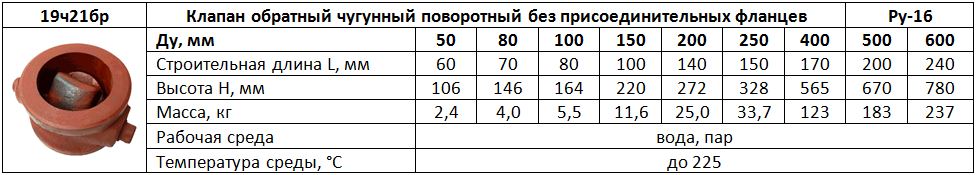

Таблица размеров:

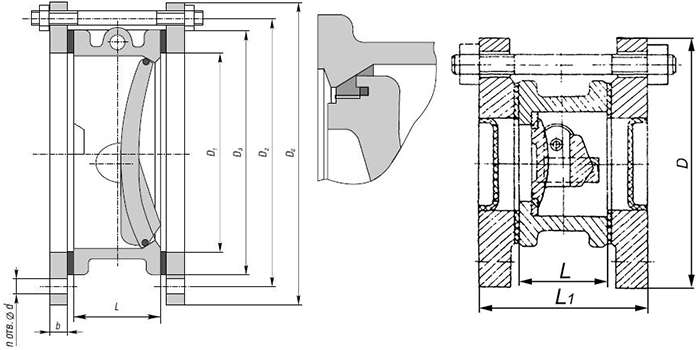

Габаритные и присоединительные размеры:

Вы можете купить клапан обратный чугунный 19ч21бр на нашем сайте ООО «АкваКомплект», а также получить всю необходимую информацию у наших специалистов по телефону: г. Минск +375(29)397-38-02, г. Гомель +375(29)111-12-61.
