Клапан обратный чугунный 16кч9п

Клапан обратный чугунный 16кч9п

Категория: Клапаны обратные

Артикул:

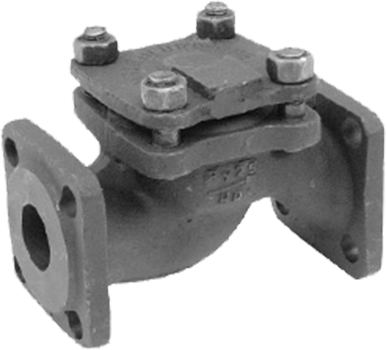

Клапан обратный чугунный 16кч9п

подъёмный, автоматический, фланцевый, Py 25, T 225 °C

вода, пар

Назначение:

Клапан обратный подъемный фланцевый 16кч9п предназначен для установки на горизонтальных трубопроводах с целью предотвращения обратного потока среды.

Принцип действия клапана 16кч9п: золотник под действием потока среды поднимается вверх и обеспечивает пропуск среды. При исчезновении потока или изменения его направления, золотник опускается и тем самым препятствует прохождению потока в обратном направлении. Установочное положение клапана на 16кч9п трубопроводе — горизонтальное, крышкой вверх. Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна содержать механических примесей.

Способность ограничивать обратный поток жидкостей и парообразных веществ обусловлена наличием золотника, который под влиянием потока в одну сторону поднимается вверх, а после остановки движения возвращается в изначальное положение, становясь преградой для той или иной рабочей среды. Обязательным условием эксплуатации клапанов серии 16ч6п является установка исключительно в местах, которые приспособлены для обслуживания и периодического осмотра.

Перед началом подсоединения клапана, имеет смысл внимательно изучить предоставленную документацию, которая является доказательством высокого качества устройства и содержит полезную информацию относительно установки и использования конкретной модели.

Технические характеристики:

  • Материал корпуса: чугун;
  • Материал уплотнения затвора: фторопласт-4, Бр-3;
  • Среда: вода, пар;
  • Тип присоединения: фланцевый;
  • Способ управления: автоматический;
  • Конструктивные особенности: подъёмный;
  • Класс герметичности: «D» по ГОСТ 9544-2005;
  • Давление условное Ру: 16 кгс/см2 (1,6 МПа);
  • Температура рабочей среды: +225 °C;
  • Область применения: для установки на трубопроводах вода, пар, нефтепродукты.

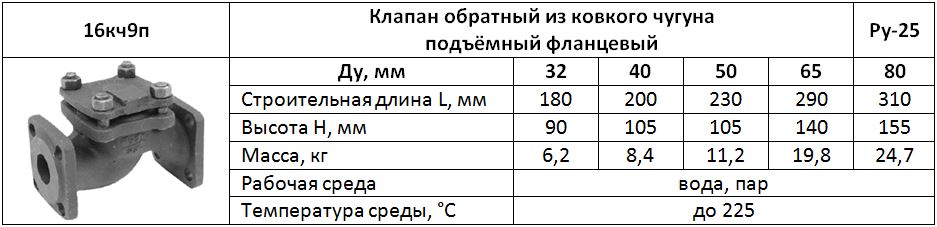

Таблица размеров:

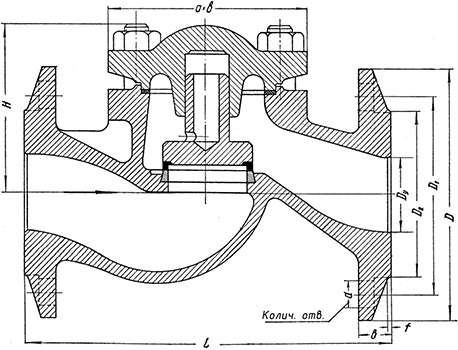

Габаритные и присоединительные размеры:

Вы можете купить клапан обратный чугунный 16кч9п на нашем сайте ООО «АкваКомплект», а также получить всю необходимую информацию у наших специалистов по телефону: г. Минск +375(29)397-38-02, г. Гомель +375(29)111-12-61.
