Клапан обратный 16с13нж, 16нж13нж

Клапан обратный 16с13нж, 16нж13нж

Категория: Клапаны обратные

Артикул:

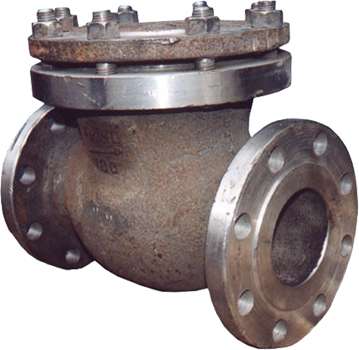

Клапан обратный 16с13нж, 16нж13нж

стальной, нержавеющий, фланцевый, Py 16, T 565 °C

вода, воздух, пар, аммиак, нефтепродукты

Назначение:

Клапан обратный подъемный типа 16с13нж, 16лс13нж, 16нж13нж (16с13п, 16лс13п, 16нж13п) предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69 на нефтедобывающих, нефтеперерабатывающих комплексах и технологических линиях.

Клапан обратный 16с13нж, 16нж13нж применяется в магистралях, транспортирующих воду, пар, нефтепродукты, углеводородные среды и т.д. Температура потока должна находиться в пределах от -40 до +400 °C, давление не выше 4,0 Мпа. 16нж13нж сталь 12Х18Н9ТЛ, от -60 до +600 °C, УХЛ1. Корпус вентиля изготавливается из качественной углеродной стали (чаще всего марки 20Л). 16нж13нж сталь 12Х18Н9ТЛ. Подсоединение осуществляется на предварительно зачищенную поверхность при помощи ответных фланцев. Клапан работает в автоматическом режиме, но элементы его конструкции чувствительны к загрязненной среде (это нужно учитывать).

Технические характеристики:

  • Материал корпуса: сталь 20Л, сталь 20ХН3Л, сталь 12Х18Н9ТЛ, сталь 12Х18Н12М3ТЛ;
  • Среда: вода, воздух, пар, аммиак, нефть, нефтепродукты, газ природный, газоконденсат, жидкие и газообразные углеводороды при температуре от -60 до +565 °С в зависимости от материального исполнения;
  • Тип присоединения: фланцевое с присоединительными размерами по ГОСТ 12815-80 (исполнение 1, ряд 2);
  • Давление условное Ру: 16 кгс/см2 (1,6 МПа);
  • Температура рабочей среды: +565 °C;
  • Область применения: для установки в магистралях, транспортирующих воду, пар, нефтепродукты, углеводородные среды и т.д.

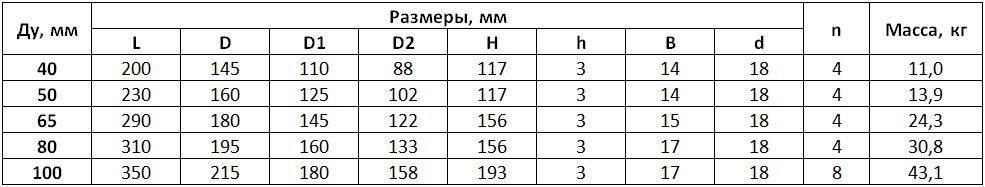

Таблица размеров:

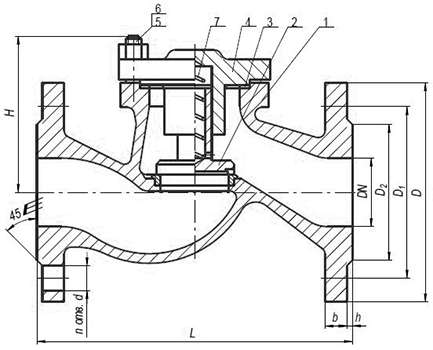

Габаритные и присоединительные размеры:

Вы можете купить клапан обратный 16с13нж, 16нж13нж на нашем сайте ООО «АкваКомплект», а также получить всю необходимую информацию у наших специалистов по телефону: г. Минск +375(29)397-38-02, г. Гомель +375(29)111-12-61.
