Обратный клапан

Клапан обратный - это разновидность защитной трубопроводной арматуры, который предназначен для недопущения изменения назначения потока среды в технологической системе. Клапан обратный проводит среду в одном движении, и предотвращает её ход в обратном направлении, работая при этом механически и являясь арматурой ровного действия. С содействием обратной арматуры защищаются всевозможные оборудования, трубопроводы, насосы и сосуды под напором, а также вероятно значительно ограничивают течение рабочей среды из системы при разрушении её участка.

Применяются обратные клапаны с различными запорно-регулирующими элементами, например, в виде шарика или конуса. Обычный гидравлический обратный клапан состоит из корпуса, шарика и пружины 2. При движении жидкости в прямом направлении запорно-регулирующий элемент отжимается от седла и поток с минимальными потерями проходит через рабочее окно клапана. При обратном направлении потока жидкость прижимает запорно-регулирующий элемент к седлу. Движение жидкости в этом направлении прекращается. Пружины предназначены лишь для преодоления сил трения при посадке запорного элемента на седло. Так как пружины приводят к увеличению перепада давление на клапане при прохождении потока в прямом направлении, а допустимая величина перепада давления на обратных клапанах составляет от 0,01 до 0,03 МПа, то жёсткость пружин обычно выбирают минимальной. Обратные клапаны изготавливаются как отдельно, так и встроенными в узлы и агрегаты. На корпуса обратных клапанов наносят стрелку, указывающую направление движения рабочей жидкости через клапан.

Существенность функции этих установок заключается в том, что они осуществляют свою работу как в режиме обычной эксплуатации, к примеру, в случае соединения напорных линий нескольких насосов в одну. На каждой из них закрепляется один или несколько обратных клапанов для предохранения от давления действующего насоса других, так и в аварийных условиях, скажем при не запланированном снижении давления на одном из промежутков трубопровода. На смежных давление не изменяется, что может привести к появлению обратного тока среды, не нужного для нормального труда системы и трудного для её оборудования.

Обратные клапаны используются:

  • в гидроприводах с замкнутой циркуляцией рабочей жидкости как подпиточные клапаны;
  • в гидроприводах, состоящих из нескольких насосов, для исключения взаимного влияния при их одновременной работе;
  • в блоках фильтрации, устанавливаемых в реверсивных гидролиниях, для обеспечения движения жидкости через фильтр только в одном направлении;
  • в гидролиниях, где требуется однонаправленное движение жидкости.

Главными видами обратных клапанов являются собственно клапан обратный и обратные затворы, основная их разница - в устройстве затвора (элемента, перекрывающего ход среды, садясь в седло), у первых он осуществляется в виде золотника, у вторых - в виде целого диска, который часто называют захлопка.

Принцип действия

В отсутствии потока среды через арматуру золотник в обратном клапане или задвижка в обратном затворе под воздействием своего веса или дополнительных устройств существуют в закрытом положении, то есть затвор расположен в седле корпуса. При появлении потока затвор под воздействием его энергии открывает проход через седло. Ясно, что для того, чтобы поток среды поменял своё устремление на противоположное он должен остановиться. В эту минуту быстрота потока становится нулевой, затвор преобразуется в начальное закрытое положение, а напор с обратной стороны придавливает золотник или задвижку, мешая появлению обратного потока среды. Значит, срабатывание обратной арматуры осуществляется под влиянием самой среды и является абсолютно автоматическим.

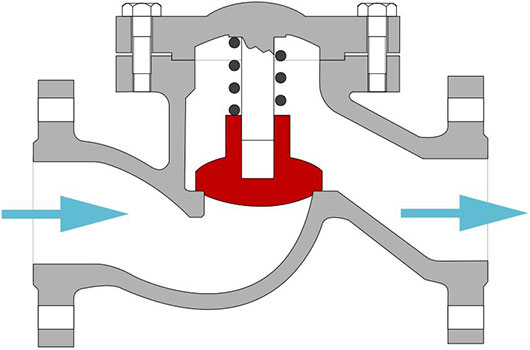

Устройство обратного (подъёмного) клапана. Золотник выделен красным

Купить клапан обратный на ООО «АкваКомплект»

Пришлите нам ваши реквизиты для выставления счёта и заявку (какая требуется продукция, количество, прочие детали) на наш электронный адрес 419935@mail.ru или сообщите нам о своей потребности по телефонам: +375 (232) 41-99-35; +375 (232) 41-79-49; +375 (29) 111-12-61.

Обратные клапаны раньше назывались клапанами подъёмными, в которых затвором служил золотник, перемещающийся возвратно-поступательно по направлению потока среды через седло.

Клапаны обратные из-за своей простой конструкции и технологии производства, по сравнению с другими типами клапанов, обеспечивают надёжную работу и герметичность, но данные устройства чувствительнее к загрязнённой среде, при воздействии которой возможно заедание клапанов данного типа.

Межфланцевые обратные клапаны

Данный вид клапана является более компактным техническим решением из-за уменьшенных габаритов и затрат на установку в межфланцевых пружинных дисковых и двустворчатых обратных клапанах деталей. Отличительной особенностью от стандартных обратных клапанов (затворов) является отсутствие фланцев для соединение клапана с трубопроводом. Это означает что из-за данной особенности клапана можно обойтись без ответных фланцев, которые в свою очередь увеличивают размеры и массу установленного оборудования. В следствие чего размеры межфланцевого обратного клапана может быть в 5 раз меньше, а его строительная длина в 6-8 раз меньше чем у аналогичный конструкций в которых установлены обычные обратные клапаны (затворы). Клапаны, имеющие рабочие элементы по размерам движущегося потока рабочей среды, устанавливаются во фланцевых разрывах трубопровода с использованием соответствующих прокладок. Возможна установка не только в горизонтальном положении но и на вертикальных участках трубопроводов.

Межфланцевые дисковые обратные клапаны могут оснащаться специальными резьбовыми отверстиями для снятия статиеского заряда. Данная модификация очень востребована на химических и взровоопасных производствах.

Межфланцевые дисковые обратные клапаны

Принцип действия межфланцевых дисковых обратных клапанов аналогичен приципу действия шаровых обратных клапанов. Но за счет использования в качестве затвора диска (пластины) вместо шара достигаются преимущества в весе и строительной длине конструкции. По этой же причине диапазон размеров межфланцевых дисковых обратных клапанов больше и составляет 15/200 мм. Межфланцевые пружинные дисковые обратные клапаны могут устанавливаться и в стандартном горизонтальном исполнении, а также — вертикально.

Межфланцевые двухстворчатые обратные клапаны

Диапазон размеров межфланцевых двустворчатых обратных клапанов ещё шире, чем у межфланцевых дисковых обратных клапанов — от 50 до 700 мм. В сложных и больших системах при остановках насосов или в результате каких-либо аварийных ситуаций могут возникать гидроудары, которые могут нанести существенный ущерб всей системе. В таких случаях рекомендуется использовать клапаны с амортизаторами для демпфирования гидроударов. Актуально также исполнение клапанов со специальной антикоррозионной футеровкой:

Исполнение

  • с пластиковой футеровкой: для питьевой воды и морской воды;
  • с резиновой футеровкой: для морской воды, канализации, судостроения.

Другие конструкции

Во всех описанных выше случаях обратная арматура пропускает среду в одном направлении и предотвращает её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия, но существуют также конструкции, в которых совмещены функции обратной и запорной арматуры.
