Заглушки

1

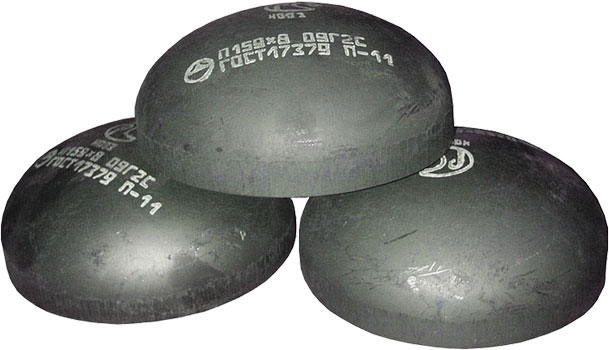

ЗАГЛУШКИ СТАЛЬНЫЕ ПРИВАРНЫЕ

Современный трубопровод – это сложная разветвленная система, в которой часто возникает необходимость закрытия отверстий в конечных участках трубопровода. Именно для этих целей используются стальные заглушки.

Заглушки стальные приварные применяют для трубопроводов различного назначения (энергетическая, нефтегазовая, химическая промышленность, жилищно-коммунальная сфера), в том числе, и подконтрольных органам надзора.

Среды использования заглушек: пар, вода, газ, неагрессивные жидкости.

Стандарт. Общие технические условия заглушек приварных из углеродистой и низколегированной стали регламентируются ГОСТ 17379-83, ГОСТ 17379-2001 и полностью соответствует международному стандарту ИСО 3419-81. Именно это позволяет унифицировать типоразмеры переходов и проводить трубопроводные системы по всему миру.

По способу крепления заглушки подразделяются на приварные и фланцевые. К приварным заглушкам относятся эллиптические заглушки и днища.

Заглушка используют для закрывания отверстий трубопровода диаметром до 530 мм. Днище – это та же заглушка, но для трубопровода диаметром от 530 мм и выше.

Выполненные в виде полусфер, заглушки эллиптические обладают большей прочностью в сравнении с другими видами заглушек. Благодаря этой прочности данные заглушки можно использовать при давлении 16Мпа.

Ряд преимуществ таких, как высокая прочность и малый вес, широкий ряд типоразмеров ( 40-1600 мм) и доступная цена, обеспечивают высокую потребность заглушек эллиптических во всех типах трубопроводах, а также в качестве днищ для аппаратов и сосудов, используемых в условиях повышенного давления.

Марки стали по своему химическому составу делятся на углеродистые и легированные; по содержанию углерода – на малоуглеродистые, среднеуглеродистые и высокоуглеродистые; легированные стали по содержанию легируюших элементов делятся на низколегированные, среднелегированные и высоколегированные. Для приварных деталей в основном применяется углеродистая сталь обыкновенного качества, соответствующая ГОСТ 380-71. При производстве эллиптических заглушек используется в основном метод штамповки. Штамповку выполняют вытяжкой с помощью одноручьёвых штампов. При этом используются сталь легированная (10Г2),углеродистая (20) или мартеновская (МСт3).

При подборе заглушек необходимо учитывать ряд факторов.

  • Метод присоединения.
  • Рабочая среда.
  • Давление в системе.

Пределы использования эллиптических заглушек подробно описаны в ГОСТ 17379-80.
