Тройники сварные ОСТ 34.10.762(4)-97

Тройники сварные ОСТ 34.10.762(4)-97

Категория: Тройники

Артикул:

Сварные равнопроходные (переходные) тройники из углеродистой и низколегированной стали для трубопроводов тепловых электростанций.

Стандарт соответствует требованиям «Правил», утвержденным Госгортехнадзором РФ.

Допускается применение сварных равнопроходных (переходных) тройников для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем.

Допускается применение сварных равнопроходных (переходных) тройников на Ру до 2,5 МПа при Т до 200ºС и Ру до 2,2 МПа при Т до 425ºС.

Пример условного обозначения сварного равнопроходного (переходного) тройника диаметром 530 мм и толщиной стенки корпуса 12 мм и штуцера 10 мм на условное давление Ру 2,5 МПа:
тройник ТС 530х12/10-2,5 ОСТ 34.10.762-97

Пример условного обозначения штуцера (может поставляться отдельно) с наружным диаметром 530 мм и толщиной стенки 10 мм для трубопровода с условным проходом 500 мм:
Штуцер 530х10-500 ОСТ 34.10.762-97

Пример условного обозначения сварного переходного тройника диаметром корпуса 820 мм с толщиной стенки 14 мм и с диаметром штуцера 219 мм с толщиной стенки 7 мм на Ру 2,5 МПа:
тройник ТС 820х14-219х7-2,5 ОСТ 34-10-764-97

Пример условного обозначения штуцера (может поставляться отдельно) с наружным диаметром 219 мм с толщиной стенки 7 мм для трубопровода с условным проходом 800 мм:
Штуцер 219х7-800 ОСТ 34-10-764-97



Краткая техническая характеристика:

Условное давление, Ру, МПа

до 4,0

Наружный диаметр, D

325- 1620 мм

Температура, tºC

до +425°

Материал

Ст3сп, 20, 09Г2С

Dy,
мм
D,
мм
Т,
мм
D1,
мм
Т1,
мм
L,
мм
Н,
мм
Ру,
МПа (кгс/см2)
Масса,
кг

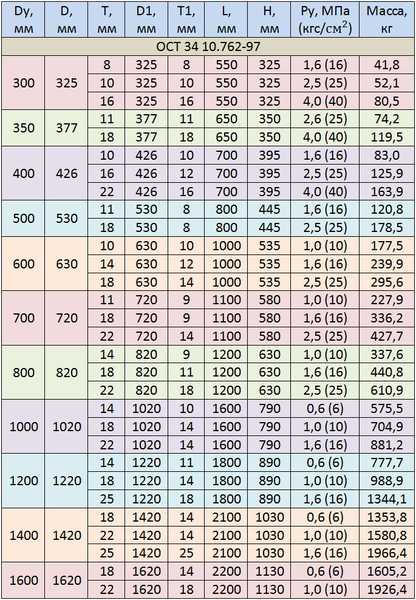

ОСТ 34 10.762-97
300
325
8
325
8
550
325
1.6(16)
41,8
10
325
10
550
325
2.5(25)
52,1
16
325
16
550
325
4.0 (40)
80,5
350
377
11
377
11
650
350
2.5(25)
74,2
18
377
18
650
350
4.0 (40)
119,5
400
426
10
426
10
700
395
1.6(16)
83,0
16
426
12
700
395
2.5(25)
125,9
22
426
16
700
395
4.0 (40)
163,9
500
530
11
530
8
800
445
1.6(16)
120,8
18
530
8
800
445
2.5(25)
178,5
600
630
10
630
10
1000
535
1.0 (10)
177,5
14
630
12
1000
L 535
1.6 (16)
239,9
18
630
14
1000
535
2.5(25)
295,6
700
720
11
720
9
1100
580
1.0(10)
227,9
18
720
9
1100
580
1.6 (16)
336,2
22
720
14
1 100
580
2.5(25)
427,7
800
820
14
820
9
1200
630
1.0 (10)
337,6
18
820
11
1200
630
1.6(16)
440,8
22
820
18
1200
630
2.5(25)
610,9
1 000
1020
14
1020
10
1600
790
0.6(6)
575,5
18
1020
14
1600
790
1.0(10)
704,9
22
1020
14
1 600
790
1.6 (16)
881,2
1200
1220
14
1220
11
1 800
890
0.6 (6)
777,7
18
1220
14
1 800
890
1.0 (10)
988,9
25
1220
18
1800
890
1.6(16)
1 344,1
1400
1420
18
1420
14
2 100
1030
0.6(6)
1353,8
22
1420
14
2100
1030
1.0(10)
1580,8
25
1420
25
2 100
1 030
1.6 (16)
1 966,4
1600
1620
18
1620
14
2 200
1130
0.6 (6)
1605,2
22
1620
18
2 200
1130
1.0 (10)
1 926,4

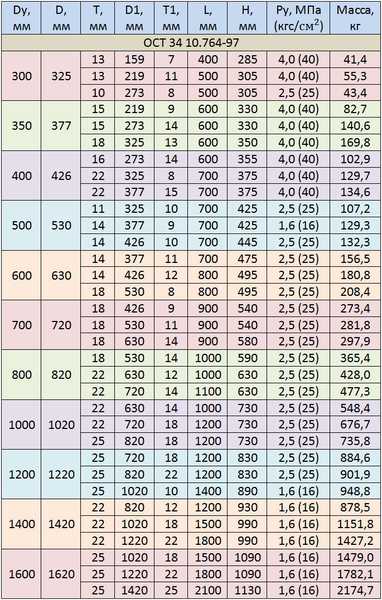

ОСТ 34 10.764-97
300
325
13
159
7
400
285
4.0(40)
41,4
13
219
11
500
305
4.0(40)
55,3
10
273
8
500
305
2.5(25)
43,4
350
377
15
219
9
600
330
4.0 (40)
82,7
15
273
14
600
330
4.0 (40)
140,6
18
325
13
600
350
4.0 (40)
169,8
400
426
16
273
14
600
355
4.0(40)
102,9
22
325
8
700
375
4.0(40)
129,7
22
377
15
700
375
4.0 (40)
134,6
500
530
11
325
10
700
425
2.5(25)
107,2
14
377
9
700
425
1.6 (16)
129,3
14
426
10
700
445
2.5(25)
132,3
600
630
14
377
11
700
475
2.5(25)
156,5
14
426
12
800
495
2.5(25)
180,8
18
530
8
800
495
2.5(25)
208,4
700
720
18
426
9
900
540
2.5(25)
279,4
18
530
11
900
540
2.5(25)
281,8
18
630
14
900
580
2.5(25)
297,9
800
820
18
530
14
1000
590
2.5(25)
365,4
22
630
12
1000
630
2.5(25)
428,0
22
720
14
1100
630
2.5(25)
477,3
1000
1020
22
630
14
1000
730
2.5(25)
548,4
22
720
18
1200
730
2.5(25)
676,7
25
820
18
1200
730
2.5(25)
735,8
1200
1220
25
720
18
1200
830
2.5(25)
884,6
25
820
22
1200
830
2.5(25)
901,9
25
1020
10
1400
890
1.6 (16)
948,8
1400
1420
22
820
12
1200
930
1.6 (16)
878,5
22
1020
18
1500
990
1.6(16)
1151,8
22
1220
22
1800
990
1.6(16)
1 427,2
1600
1620
25
1020
18
1500
1090
1.6(16)
1 479,0
25
1220
22
1800
1090
1.6 (16)
1 782,1
25
1420
25
2100
1130
1.6 (16)
2174,7
