Переходы сварные ТУ 102-488-95

Переходы сварные ТУ 102-488-95

Категория: Переходы

Артикул:

Технические условия распространяются на детали соединительные и узлы магистральных и промысловых трубопроводов.

Детали трубопроводов предназначены линейных трубопроводов и технологических обвязок насосных и компрессорных станций, а также других объектов нефтяной и газовой промышленности, транспортирующих неагрессивные нефть, нефтепродукты и газ.


Толщина стенки соединительных деталей рассчитывается в соответствии с СНиП 2.05.06-85.
Строительная длина переходов сварных – в пределах переходов штампосварных.
Пример условного обозначения перехода сварного с наружным диаметром на входе 1020 мм с толщиной стенки присоединяемой трубы 16 мм и на выходе 720 мм с толщиной стенки присоединяемой трубы 14 мм на Ру=7,5 МПа при коэффициенте условий работы 0,6 для климатических условий У:
- для концентрических Переходов КПС 1020(16)х720(14)-7,5-0,6-У  ТУ 102-488-95;
- для эксцентрических Переходов ЭПС 1020(16)х720(14)-7,5-0,6-У  ТУ 102-488-95.

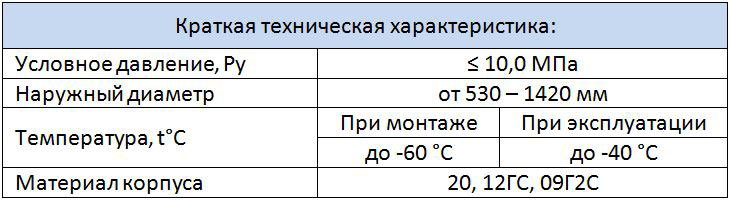

Краткая техническая характеристика:

Условное давление, Ру

≤ 10,0 МПа

Наружный диаметр

От 530- 1420 мм

Температура,tºC

при монтаже

при эксплуатации

до -60ºС

до -40ºС

Материал

20, 12ГС, 09Г2С

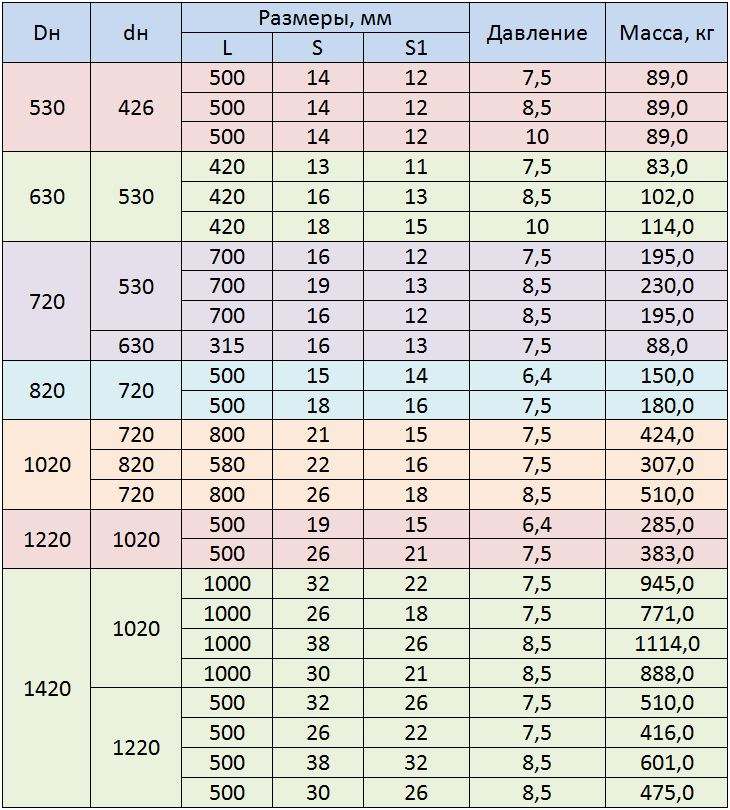

Размеры, мм

Давление

Масса, кг

L

S

S1

530

426

500

14

12

7,5

89,0

500

14

12

8,5

89,0

500

14

12

10

89,0

630

530

420

13

11

7,5

83,0

420

16

13

8,5

102,0

420

18

15

10

114,0

720

530

700

16

12

7,5

195,0

700

19

13

8,5

230,0

700

16

12

8,5

195,0

630

315

16

13

7,5

88,0

820

720

500

15

14

6,4

150,0

500

18

16

7,5

180,0

1020

720

800

21

15

7,5

424,0

1020

820

580

22

16

7,5

307,0

720

800

26

18

8,5

510,0

1220

1020

500

19

15

6,4

285,0

500

26

21

7,5

383,0

1420

1020

1000

32

22

7,5

945,0

1000

26

18

7,5

771,0

1000

38

26

8,5

1 114,0

1000

30

21

8,5

888,0

1220

500

32

26

7,5

510,0

500

26

22

7,5

416,0

500

38

32

8,5

601,0

500

30

26

8,5

475,0
