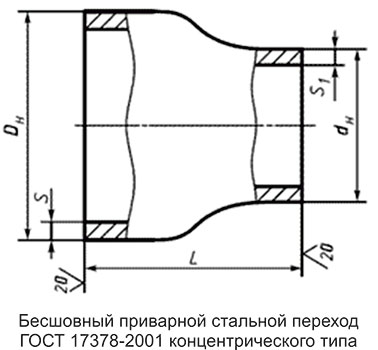

Переход концентрический ГОСТ 17378-2001

Переход концентрический ГОСТ 17378-2001

Категория: Переходы

Артикул:

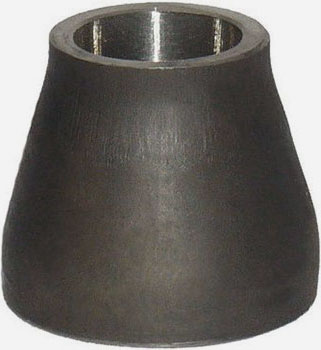

Переход — соединительная деталь служащая для плавного изменения диаметра в трубопроводе.

Характеристики перехода ГОСТ 17378-2001

Материал корпуса: сталь

Среда: вода, пар, неагрессивные жидкости

Тип присоединения: сварной

Конструктивные особенности: бесшовный

ГОСТ: ГОСТ 17378-2001

Область применения: для установки в системы трубопроводов воды, пара и др. неагрессивных жидкостей

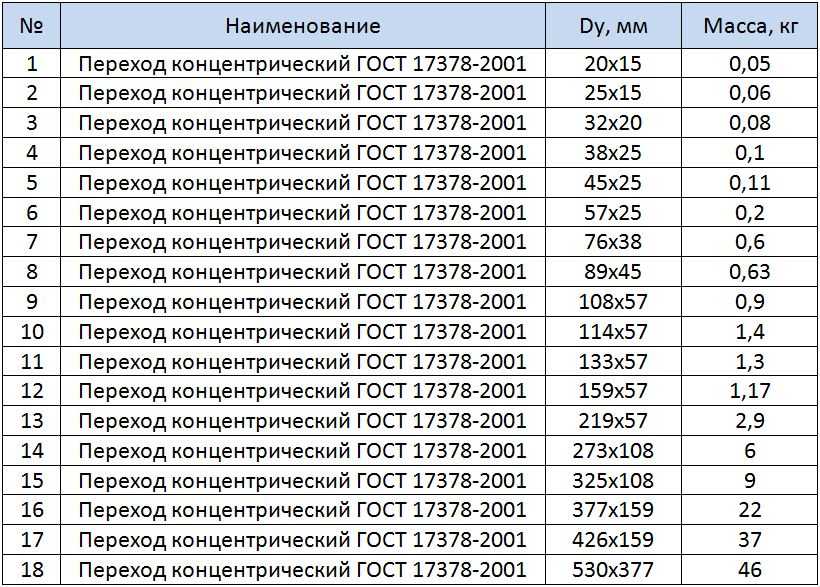

Dy
Масса, кг
Dy
Масса, кг  Dy Масса, кг
20х15  0,05 57х25 0,2 1,49 0,84
25х15  0,06 57х32 0,22 108х76 0,86
25х20  0,06 57х38  0,23 108х89 0,82
32х20  0,08 57х45  0,23 114х57  1,4
32х25  0,08 76х38 0,6 114х76  1,48
38х25 0,1 76х45  0,63 114х89  1,5
38х32  0,1 76х57  0,42 133х57  1,3
45х25  0,11 89х45  0,63 133х76  1,67
45х32  0,12 89х57  0,55 133х89  1,68

45х38

0,12 89х76  0,68 133х108 1,49
133х114  1,7 219х108 2,79 325х159 9,96
159х57  1,17 219х133 4,36 325х219 11
159х76  1,23 219х159 4,4 325х273 11
159х89  2,17 219х168 4,4 377х159  22
159х108  2,16 273х108 6 377х219 22
159х114  2,8 273x133  6 377х273  20
159х133  2,19 273x159 9,22 377х325 20
219х57  2,9 273x219  11,69 426х159 37
219х76  2,9 325х108 9 426х219 32
219х89  2,9 325х133 11 426х273 27
426х325  23 426х377 23 530х377 46
530х426  46
