Отводы сварные секторные ТУ 51-29-81

Отводы сварные секторные ТУ 51-29-81

Категория: Отводы стальные

Артикул:

ехнические условия ТУ 51-29-81 распространяются на тройники сварные, тройники сварные с накладками и отводы сварные секторные.
Тройники и отводы сварные используются для внутриотраслевого применения Мингазпрома. Тройники и отводы сварные предназначаются для ответвлений от магистральных и обвязочных трубопроводов для транспортирования некоррозионноактивного газа в условиях Крайнего Севера.
Толщина стенки соединительных деталей рассчитывается в соответствии с СНиП 2.05.06-85.

Пример условного обозначения отвода сварного с наружным диаметром 1220 мм, с углом поворота φ=15° на Ру=7,5 МПа при коэффициенте условий работ 0,75:
Отвод ОСС 15°-1220-7,5-0,6-10,0-0,75  ТУ 51-29-81

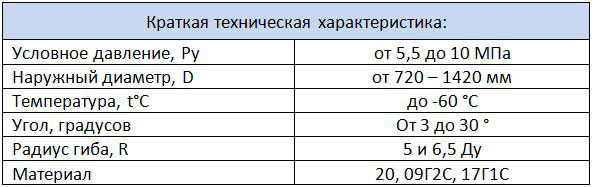

Краткая техническая характеристика:

Условное    давление,  Ру Мпа

От 5,5 до 10

Наружный диаметр,D

От 720- 1420 мм

Температура, tºC

до -60ºС

Угол, гр.

От 3° до30 град до через 3°

Радиус поворота, R

5 Ду и 6,5Ду

Материал

20, 09Г2С, 17Г1С

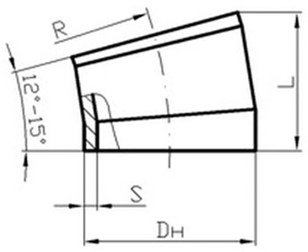

Dy,
мм
Dн,
мм
S,
мм
угол,
ф
L,
мм
R,
мм
PN, МПа (кгс/см2)
при коэффициенте работы трубопровода
Теор. масса,
кг
m =0, б
m =0,75
700
720
11,3
3
259
4 600
7,5 (75)
7,5 (75)
47
б
518
4 600
7,5 (75)
7,5 (75)
95
7,5
516
3 600
7,5 (75)
7,5 (75)
94
9
777
4 600
7,5 (75)
7,5 (75)
143
12
1 035
4 600
7,5 (75)
7,5 (75)
191
15
1 030
3 600
7,5 (75)
7,5 (75)
187
18
1 239
3 600
7,5 (75)
7,5 (75)
224
21
1442
3 600
7,5 (75)
7,5 (75)
261
24
1 647
3 600
7,5 (75)
7,5 (75)
299
27
1849
3 600
7,5 (75)
7,5 (75)
336
30
2 043
3 600
7,5 (75)
7,5 (75)
373
14,0
3
259
4 600
7,5 (75)
10,0 (100)
58
б
518
4 600
7,5 (75)
10,0 (100)
118
7,5
516
3 600
7,5 (75)
10,0(100)
116
9
777
4 600
7,5 (75)
10,0(100)
177
12
1 035
4 600
7,5 (75)
10,0(100)
236
15
1 030
3 600
7,5 (75)
10,0(100)
232
18
1239
3 600
7,5 (75)
10,0 (100)
276
21
1442
3 600
7,5 (75)
10,0 (100)
322
24
1 647
3 600
7,5 (75)
10,0 (100)
369
27
1 849
3 600
7,5 (75)
10,0(100)
415
30
2 043
3 600
7,5 (75)
10,0(100)
464
16,0
3
259
4 600
10,0(100)
10,0(100)
66
б
518
4 600
10,0(100)
10,0(100)
133
7,5
516
3 600
10,0 (100)
10,0 (100)
131
9
777
4 600
10,0(100)
10,0(100)
200
12
1035
4 600
10,0 (100)
10,0 (100)
268
15
1030
3 600
10,0(100)
10,0(100)
262
18
1239
3 600
10,0(100)
10,0(100)
314
21
1442
3 600
10,0 (100)
10,0 (100)
367
24
1 647
3 600
10,0(100)
10,0(100)
420
27
1 849
3 600
10,0 (100)
10,0 (100)
472
30
2 043
3 600
10,0 (100)
10,0 (100)
524
1000
1020
12,9
3
366
6 500
5,5(55)
7,5 (75)
109
б
732
6 500
5,5(55)
7,5 (75)
218
7,5
732
5 100
5,5(55)
7,5 (75)
214
9
1 098
6 500
5,5(55)
7,5 (75)
327
12
1463
6 500
5,5(55)
7,5 (75)
437
1000
1020
12,9
15
1460
5 100
5,5(55)
7,5 (75)
428
18
1755
5 100
5,5(55)
7,5 (75)
514
21
2 044
5 100
5,5(55)
7,5 (75)
600
24
2 332
5 100
5,5(55)
7,5 (75)
686
27
2 619
5 100
5,5(55)
7,5 (75)
772
30
2 895
5 100
5,5(55)
7,5 (75)
857
16,0
3
366
6 500
6,4(64)
7,5 (75)
134
б
732
6 500
6,4(64)
7,5 (75)
269
7,5
732
5 100
6,4(64)
7,5 (75)
265
9
1098
6 500
6,4(64)
7,5 (75)
410
12
1463
6 500
6,4(64)
7,5 (75)
540
15
1460
5 100
6,4(64)
7,5 (75)
530
18
1755
5 100
6,4(64)
7,5 (75)
635
21
2 044
5 100
6,4(64)
7,5 (75)
741
24
2 332
5 100
6,4(64)
7,5 (75)
853
27
2 619
5 100
6,4(64)
7,5 (75)
953
30
2 895
5 100
6,4(64)
7,5 (75)
1 060
18,4
3
366
6 500
7,5 (75)
10,0(100)
153
б
732
6 500
7,5 (75)
10,0(100)
307
7,5
732
5 100
7,5 (75)
10,0 (100)
301
9
1098
6 500
7,5 (75)
10,0 (100)
463
12
1463
6 500
7,5 (75)
10,0 (100)
618
15
1460
5 100
7,5 (75)
10,0(100)
606
18
1755
5 100
7,5 (75)
10,0(100)
726
21
2 044
5 100
7,5 (75)
10,0(100)
847
24
2 332
5 100
7,5 (75)
10,0(100)
970
27
2 619
5 100
7,5 (75)
10,0 (100)
1 091
30
2 895
5 100
7,5 (75)
10,0 (100)
1215
21,5
3
366
6 500
10,0 (100)
10,0 (100)
176
б
732
6 500
10,0(100)
10,0(100)
356
7,5
732
5 100
10,0(100)
10,0(100)
354
9
1098
6 500
10,0(100)
10,0(100)
537
12
1463
6 500
10,0(100)
10,0(100)
717
15
1460
5 100
10,0 (100)
10,0 (100)
708
18
1755
5 100
10,0 (100)
10,0 (100)
846
21
2 044
5 100
10,0 (100)
10,0 (100)
987
24
2 332
5 100
10,0(100)
10,0(100)
1129
27
2 619
5 100
10,0(100)
10,0(100)
1271
30
2 895
5 100
10,0 (100)
10,0 (100)
1415
1200
1220
15,4
3
439
7 800
5,5(55)
7,5 (75)
185
б
879
7 800
5,5(55)
7,5 (75)
373
7,5
875
6 100
5,5(55)
7,5 (75)
366
9
1317
7 800
5,5(55)
7,5 (75)
560
12
1755
7 800
5,5(55)
7,5 (75)
749
15
1746
6 100
5,5(55)
7,5 (75)
732
18
2 099
7100
5,5(55)
5,5(55)
877
21
2 446
7100
5,5(55)
7,5 (75)
1 023
24
2 789
7100
5,5(55)
7,5 (75)
1170
27
3 132
7100
5,5(55)
7,5 (75)
1317
30
3 463
6 100
5,5(55)
7,5 (75)
1464
19,1
3
439
7 800
7,5 (75)
7,5 (75)
228
б
879
7 800
7,5 (75)
7,5 (75)
460
7,5
875
6 100
7,5 (75)
7,5 (75)
453
9
1317
7 800
7,5 (75)
7,5 (75)
692
12
1755
7 800
7,5 (75)
7,5 (75)
924
15
1746
6 100
7,5 (75)
7,5 (75)
906
18
2 099
7100
7,5 (75)
7,5 (75)
1 082
21
2 446
7100
7,5 (75)
7,5 (75)
1263
20,5
24
2 789
7100
7,5 (75)
7,5 (75)
1 556
19,1
27
3 132
7100
7,5 (75)
7,5 (75)
1626
30
3 463
6 100
7,5 (75)
7,5 (75)
1812
20,5
18
2 099
7100
7,5 (75)
7,5 (75)
1160
21
2 446
7100
7,5 (75)
7,5 (75)
1350
24
2 789
7100
7,5 (75)
7,5 (75)
1556
27
3 132
7100
7,5 (75)
7,5 (75)
1743
1200
1220
22,0
3
439
7 800
7,5 (75)
10,0 (100)
262
б
879
7 800
7,5 (75)
10,0(100)
528
7,5
875
6 100
7,5 (75)
10,0(100)
516
9
1317
7 800
7,5 (75)
10,0(100)
794
12
1755
7 800
7,5 (75)
10,0(100)
1063
15
1746
6 100
7,5 (75)
10,0 (100)
1039
18
2 099
7100
7,5 (75)
10,0(100)
1244
21
2 446
7100
7,5 (75)
10,0(100)
1451
24
2 789
7100
7,5 (75)
10,0(100)
1661
27
3 132
7100
7,5 (75)
10,0(100)
1870
30
3 463
6 100
7,5 (75)
10,0 (100)
2 085
1400
1420
19,5
3
502
8 900
5,5(55)
7,5 (75)
311
б
1 004
8 900
5,5(55)
7,5 (75)
625
7,5
1019
7100
5,5(55)
7,5 (75)
637
9
1505
8 900
5,5(55)
7,5 (75)
952
12
2 005
8 900
5,5(55)
7,5 (75)
1255
15
2 033
7100
5,5(55)
7,5 (75)
1 274
18
2 443
7100
5,5(55)
7,5 (75)
1501
21
2 846
7100
5,5(55)
7,5 (75)
1751
24
3 246
7100
5,5(55)
7,5 (75)
2 002
27
3 647
7100
5,5(55)
7,5 (75)
2 254
30
4 032
7100
5,5(55)
7,5 (75)
2 546
23,2
3
502
8 900
6,4(64)
7,5 (75)
366
б
1 004
8 900
6,4(64)
7,5 (75)
738
7,5
1019
7100
6,4(64)
7,5 (75)
744
9
1505
8 900
6,4(64)
7,5 (75)
1111
12
2 005
8 900
6,4(64)
7,5 (75)
1484
15
2 033
7100
6,4(64)
7,5 (75)
1488
30
4 032
7100
6,4(64)
7,5 (75)
2 976
24,3
3
502
8 900
7,5 (75)
7,5 (75)
385
б
1004
8 900
7,5 (75)
7,5 (75)
775
7,5
1019
7100
7,5 (75)
7,5 (75)
781
9
1505
8 900
7,5 (75)
7,5 (75)
1166
12
2 005
8 900
7,5 (75)
10,0 (100)
1 559
15
2 033
7100
7,5 (75)
10,0 (100)
1 563
18
2 443
7100
7,5 (75)
7,5 (75)
1 863
21
2 846
7100
7,5 (75)
7,5 (75)
2175
24
3 246
7100
7,5 (75)
7,5 (75)
2 487
27
3 647
7100
7,5 (75)
7,5 (75)
2 800
30
4 032
7100
7,5 (75)
7,5 (75)
3 125
26,7
3
502
8 900
7,5 (75)
10,0(100)
420
б
1004
8 900
7,5 (75)
10,0(100)
847
7,5
1019
7100
7,5 (75)
10,0(100)
845
9
1 505
8 900
7,5 (75)
10,0(100)
1276
12
2 005
8 900
7,5 (75)
10,0 (100)
1709
15
2 033
7100
7,5 (75)
10,0 (100)
1700
18
2 443
7100
7,5 (75)
10,0 (100)
2 040
21
2 846
7100
7,5 (75)
10,0 (100)
2 382
24
3 246
7100
7,5 (75)
10,0(100)
2 723
27
3 647
7100
7,5 (75)
10,0(100)
3 065
30
4 032
7100
7,5 (75)
10,0(100)
3 410
31,9
3
502
8 900
10,0 (100)
10,0 (100)
495
б
1004
8 900
10,0(100)
10,0 (100)
1 003
7,5
1019
7100
10,0(100)
10,0 (100)
1 000
9
1505
8 900
10,0(100)
10,0(100)
1 514
12
2 005
8 900
10,0(100)
10,0(100)
2 025
15
2 033
7100
10,0 (100)
10,0 (100)
2 016
30
4 032
7100
10,0 (100)
10,0(100)
4 051
