Отводы сварные секторные ТУ 102-488-95

Отводы сварные секторные ТУ 102-488-95

Категория: Отводы стальные

Артикул:

Технические условия распространяются на детали соединительные и узлы магистральных и промысловых трубопроводов.

Детали и узлы трубопроводов предназначены линейных трубопроводов и технологических обвязок насосных и компрессорных станций, а также других объектов нефтяной и газовой промышленности, транспортирующих неагрессивные нефть, нефтепродукты и газ.

Толщина стенки соединительных деталей рассчитывается в соответствии с СНиП 2.05.06-85.


Пример условного обозначения отвода сварного секторного 90ºС с наружным диаметром 1020 мм с толщиной стенки присоединяемой трубы 16 мм на Ру=7,5 МПа при коэффициенте условий У:


Отводы ОСС 90º-1020(16)-7,5-0,6-1,5Dу-У.

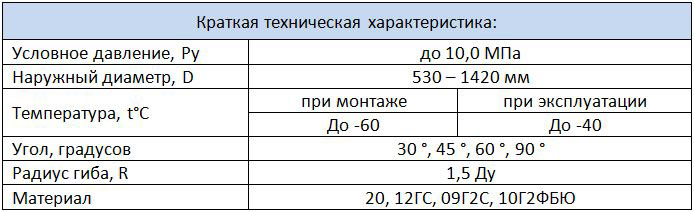

Краткая техническая характеристика:

Условное давление, Ру

до 10,0 МПа

Наружный диаметр, D

 530- 1420 мм

Температура,tºC

при монтаже

при эксплуатации

до -60ºС

до -40ºС

Угол, гр.

30º, 45º, 60º, 90º

Радиус гиба,R

1,5 Ду

Материал

20, 12ГС, 09Г2С, 10Г2ФБЮ

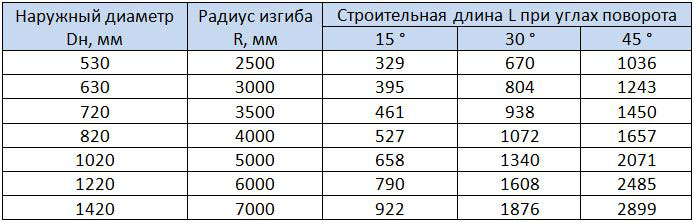

Наружный диаметр Dн

Радиус изгиба,R, мм

Строительная длинаLпри углах поворота

15º

30º

45º

530

2500

329

670

1036

630

3000

395

804

1243

720

3500

461

938

1450

820

4000

527

1072

1657

1020

5000

658

1340

2071

1220

6000

790

1608

2485

1420

7000

922

1876

2899
