Отводы сварные ОСТ 36-21-77

Отводы сварные ОСТ 36-21-77

Категория: Отводы стальные

Артикул:

Детали предназначаются для соединения труб из углеродистой стали при строительстве технологических трубопроводов, в том числе трубопроводов, на которые распространяются «Правила» Госгортехнадзора на предприятиях химической и нефтехимической промышленности.

Пример условного обозначения отводапод углом 90ºС с наружным диаметром 530 мм, толщиной стенки 10 мм из ст.ВСт3СП:

Отвод ОСС 90º 530х10 ст.ВСт3СП  ОСТ 36-21-77 .

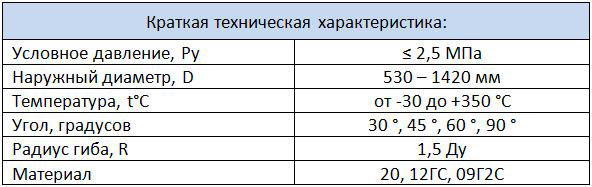

Краткая техническая характеристика:
Условное давление, Ру
≤ 2,5 МПа
Наружный диаметр,D
530- 1420 мм
Температура, tºC
От -30ºС до +350°
Угол, гр.
30, 45, 60, 90
Радиус гиба, R
1,5 Ду
Материал
20, 12ГС, 09Г2С

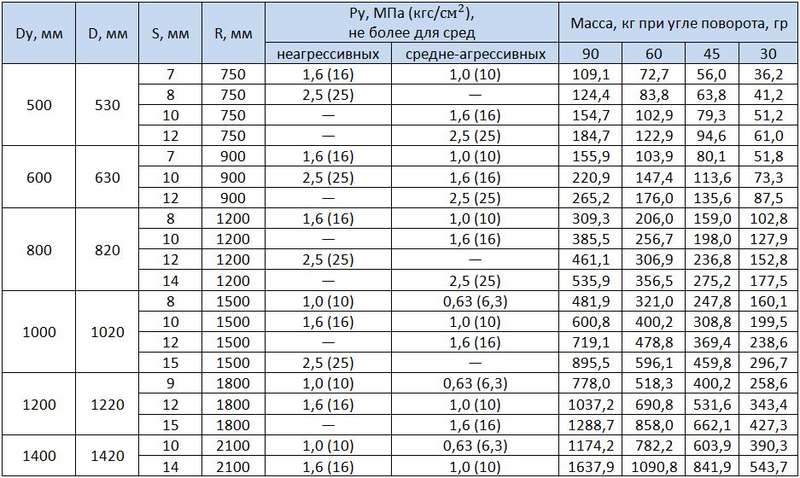

Dy,
мм
D,
мм
S,
мм
R,
мм
Ру, МПа (кгс/см2),
не более для сред
Масса,
кг при угле поворота, гр
неагрессивных
средне - агрессивных
90
60
45
30
500
530
7
750
1,6(16)
1,0(10)
109,1
72,7
56,0
36,2
8
750
2,5(25)
-
124,4
83,8
63,8
41,2
10
750
-
1,6 (16)
154,7
102,9
79,3
51,2
12
750
-
2,5(25)
184,7
122,9
94,6
61,0
600
630
7
900
1,6(16)
1,0(10)
155,9
103,9
80,1
51,8
10
900
2,5(25)
1,6(16)
220,9
147,4
113,6
73,3
12
900
-
2,5(25)
265,2
176,0
135,6
87,5
800
820
8
1200
1,6(16)
1,0(10)
309,3
206,0
159,0
102,8
10
1200
-
1,6(16)
385,5
256,7
198,0
127,9
12
1200
2,5(25)
-
461,1
306,9
236,8
152,8
14
1200
-
2,5(25)
535,9
356,5
275,2
177,5
1000
1020
8
1500
1,0(10)
0,63(6,3)
481,9
321,0
247,8
160,1
10
1500
1,6(16)
1,0(10)
600,8
400,2
308,8
199,5
12
1500
-
1,6(16)
719,1
478,8
369,4
238,6
15
1500
2,5(25)
-
895,5
596,1
459,8
296,7
1200
1220
9
1800
1,0 (10)
0,63 (6,3)
778,0
518,3
400,2
258,6
12
1800
1,6(16)
1,0(10)
1 037,2
690,8
531,6
343,4
15
1800
-
1,6(16)
1 288,7
858,0
662,1
427,3
1400
1420
10
2100
1,0(10)
0,63 (6,3)
1 174,2
782,2
603,9
390,3
14
2100
1,6(16)
1,0(10)
1 637,9
1 090,8
841,9
543,7
