Отводы сварные ОСТ 34.10.752-97

Отводы сварные ОСТ 34.10.752-97

Категория: Отводы стальные

Артикул:

варные секторные колена отводы из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций.

Стандарт соответствует требованиям «Правил», утвержденным Госгортехнадзором РФ.

Допускается применение сварных секторных колен для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем.

Допускается применение сварных секторных колен на Рр до 2,5 МПа при Т до 200ºС и Рр до 2,2 МПа при Т до 425ºС.

Пример условного обозначения сварного секторного отвода (колена) с углом 90 гр. из трубы диаметром 426 мм, толщиной стенки 10 мм на Ру=2,5МПа:
Отвод ОСС 90º 426х10-2,5  ОСТ 34.10.752-97

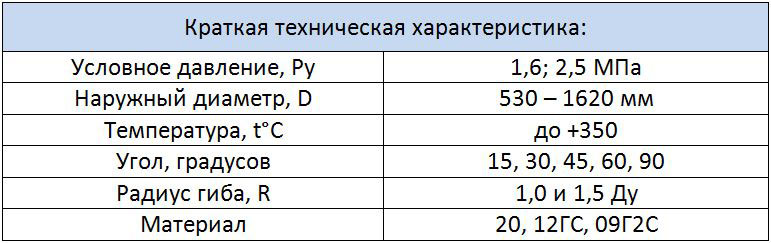

Краткая техническая характеристика:



Условное давление, Ру

1,6; 2,5 МПа

Наружный диаметр, D

530- 1620 мм

Температура, tºC

до +350°

Угол, гр.

15, 30, 45, 60, 90

Радиус гиба, R

1,0 и 1,5 Ду

Материал

20, 12ГС, 09Г2С

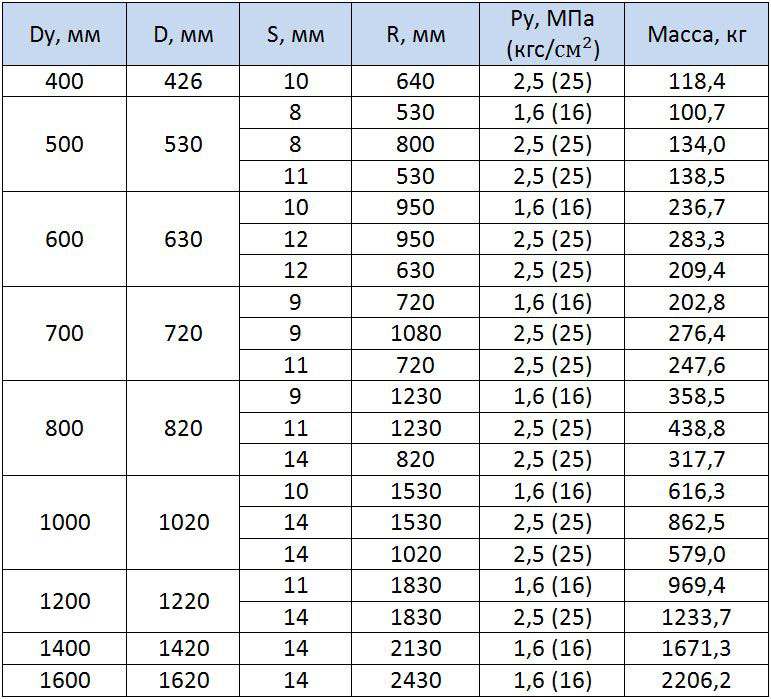

Dу, мм

D, мм

S, мм

R, мм

Pу, МПа

(кгс/см2)

масса, кг

400

426

10

640

2.5 (25)

118,4

500

530

8

530

1.6 (16)

100,7

8

800

2.5 (25)

134,0

11

530

2.5 (25)

138,5

600

630

10

950

1.6 (16)

236,7

12

950

2.5 (25)

283,3

12

630

2.5 (25)

209,4

700

720

9

720

1.6 (16)

202,8

9

1 080

2.5 (25)

276,4

11

720

2.5 (25)

247,6

800

820

9

1 230

1.6 (16)

358,5

11

1 230

2.5 (25)

438,8

14

820

2.5 (25)

317,7

1 000

1 020

10

1 530

1.6 (16)

616,3

14

1 530

2.5 (25)

862,5

14

1 020

2.5 (25)

579,0

1 200

1 220

11

1 830

1.6 (16)

969,4

14

1 830

2.5 (25)

1 233,7

1 400

1 420

14

2 130

1.6 (16)

1 671,3

1 600

1 620

14

2 430

1.6 (16)

2 206,2
