Отводы гнутые ТУ 51-515-91

Отводы гнутые ТУ 51-515-91

Категория: Отводы стальные

Артикул:

Стальные приварные гнутые отводы предназначены для применения на трубопроводах, транспортируемых газо- и нефтепродукты с неагрессивными средами и средами, содержащими сероводород(H2S) и двуокись углерода при рабочем давлении до 32 МПа при температуре от -70°С до +650°С в зависимости от марки стали (трубы по ГОСТ 550, 8732(В), 9940).

Радиус гиба от 2 до 5 Ду. Толщина стенки труб от 4 до 40 мм. По согласованию сторон допускается другие радиусы гиба и длины прямых участков.

Пример условного обозначения гнутого отвода 90° из трубы 273х10 мм с прямыми участками исполнения 1, радиуса гиба 2Ду из стали 20 и толщиной стенки присоединяемой трубы 8мм.


Отвод ОГ1-2Ду

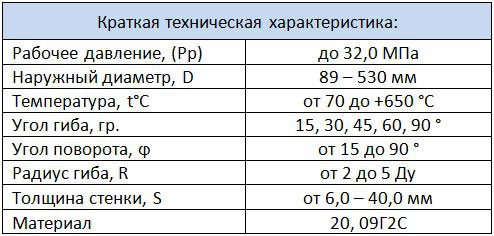

 Краткая техническая характеристика:

Рабочее давление, (Рр)

до 32,0 МПа

Наружный диаметр,D

 89 - 530 мм

Температура,tºC

от -70° до +650°

Угол гиба, гр.

15,30,45,60,90°

Угол поворота, φ

От 15° до 90°

Радиус гиба,

От 2 до 5 Ду

Толщина стенки,S

От 6,0- 40,0 мм

Материал

20, 09Г2С

Dу, мм

D,
мм

Угол гиба,A, гр

Радиус, гиба

Smin-max, мм

R, мм

Масса, кг

Исп 1

Исп 2

80

89

15°

4.0 Ду

4.0-22.0

320

8,1-35,0

4,1-17,6

30°

4.0 Ду

4.0-22.0

320

8,8-38,0

4,8-20,6

45°

4.0 Ду

4.0-22.0

320

2,5-41,1

5,5-23,7

60°

4.0 Ду

4.0-22.0

320

10,2-44,1

6,2-26,7

90°

4.0 Ду

4.0-22.0

320

11,6-50,2

7,6-32,8

100

108

15°

4.0 Ду

4.0-28.0

400

10,1-34,4

5,2-27,9

30°

4.0 Ду

4.0-28.0

400

11,2-60,2

6,3-33,7

45°

4.0 Ду

4.0-28.0

400

12,3-66,0

7,3-39,4

60°

4.0 Ду

4.0-28.0

400

13,3-71,8

8,4-45,3

90°

4.0 Ду

4.0-28.0

400

15,5-83,3

10,6-56,8

100

114

15°

4.0 Ду

4.0-28.0

400

10,7-58,5

5,5-30,0

30°

4.0 Ду

4.0-28.0

400

11,8-64,7

6,6-36,2

45°

4.0 Ду

4.0-28.0

400

13,0-70,9

7,8-42,4

60°

4.0 Ду

4.0-28.0

400

14,1-77,2

8,9-48,7

90°

4.0 Ду

4.0- 28.0

400

16,4-89,6

11,2-61,1

125

133

15°

4.0 Ду

4.0-32.0

500

12,8-80,6

6,8-42,3

30°

4.0 Ду

4.0-32.0

500

14,5-91,0

8,4-52,8

45°

4.0 Ду

4.0-32.0

500

16,2-101,5

10,1-63,2

60°

4.0 Ду

4.0-32.0

500

17,9-111,9

11,8-73,7

90°

4.0 Ду

4.0- 32.0

500

21,2-132,7

15,1-94,5

4.0 Ду

5.0-10.0

600

25,3-48,8

18,7-36,0

150

159

15°

4.0 Ду

5.0-32.0

600

19,7-103,9

10,6-55,8

30°

4.0 Ду

5.0-32.0

600

22,7-119,7

13,6-71,6

45°

4.0 Ду

5.0-32.0

600

25,7-135,4

16,5-87,3

60°

4.0 Ду

5.0-32.0

600

28,6-151,1

19,5-103,0

90°

4.0 Ду

5.0-32.0

600

34,6-182,6

25,5-134,5

150

168

15°

4.0 Ду

5.0-32.0

600

20,8-111,3

11,2-59,8

30°

4.0 Ду

5.0-32.0

600

24,0-128,2

14,4-76,6

45°

4.0 Ду

5.0-32.0

600

27,2-145,0

17,5-93,5

60°

4.0 Ду

5.0-32.0

600

30,3-161,9

20,7-110,3

90°

4.0 Ду

5.0-32.0

600

36,6-195,6

27,0-144,1

200

219

15°

2.0 Ду

6.0-40.0

400

96,7-173,9

49,6-89,2

3.0 Ду

20.0-40.0

600

101,8-183,1

54,7-98,4

4.0 Ду

20.0-40.0

800

106,9-192,3

59,8-107,5

30°

2.0 Ду

6.0-40.0

400

106,9-192,3

59,8-107,5

3.0 Ду

20.0-40.0

600

117,2-210,8

70,1-126,1

4.0 Ду

20.0-40.0

800

127,5-229,4

80,4-144,6

45°

2.0 Ду

6.0-40.0

400

37,6-210,8

22,5-126,1

3.0 Ду

20.0-40.0

600

132,6-238,6

85,5-153,8

4.0 Ду

20.0-40.0

800

148,0-266,3

100,9-181,5

60°

2.0 Ду

6.0-40.0

400

40,9-229,4

25,8-144,6

3.0 Ду

20.0-40.0

600

148,0-266,8

100,9-181,5

4.0 Ду

20.0-40.0

800

168,6-303,4

121,5-218,6

90°

2.0 Ду

6.0-40.0

400

47,5-266,3

32,4-181,5

3.0 Ду

20.0-40.0

600

178,8-321,7

131,7-237,0

4.0 Ду

20.0-40.0

800

209,8-377,4

162,6-292,6

250

273

15°

1.5ДУ

7.0-40.0

375

44,9-224,8

22,9-114,5

2.0 Ду

7.0-40.0

500

46,4-232,4

24,4-122,1

3.0 Ду

7.0-40.0

750

49,4-247,3

27,4-137,0

4.0 Ду

7.0-40.0

1000

52,4-262,5

30,4-152,2

30°

1.5Ду

7.0-40.0

375

49,4-247,3

27,4-137,0

2.0 Ду

7.0-40.0

500

52,4-262,5

30,4-152,2

3.0 Ду

7.0-40.0

750

58,5-292,6

36,4-182,3

4.0 Ду

7.0-40.0

1000

64,5-322,7

42,4-212,4

45°

4.0 Ду

7.0-40.0

375

56,4-270,1

31,9-159,8

2.0 Ду

7.0-40.0

500

58,5-292,6

36,4-182,2

3.0 Ду

7.0-40.0

750

67,5-337,7

45,4-227,3

4.0 Ду

7.0-40.0

1000

76,5-367,7

54,4-272,4

60°

1.5ДУ

7.0-40.0

375

58,5-292,6

36,4-182,3

2.0 Ду

7.0-40:0

500

64,5-322,7

42,4-212,4

3.0 Ду

7.0-40.0

750

76,5-382,7

54,4-272,4

4.0 Ду

7.0-40.0

1000

88,5-442,9

66,5-332,6

90°

1.5Ду

7.0-40.0

375

67,5-337,6

45,5-227,3

2.0 Ду

7.0-40.0

500

76,5-382,7

54,4-272,4

3.0 Ду

7.0-40.0

750

94,5-473,0

72,5-362,7

4.0 Ду

7.0-40.0

1000

112,5-563,4

90,5-453,0

350

377

15°

1.5ДУ

10.0-40.0

525

92,1-338,1

48,6-178,5

2.0 Ду

10.0-40.0

700

96,2-353,

52,8-193,8

30°

1.5ДУ

10.0-40.0

525

104,5-384,0

61,1-224,4

2.0 Ду

10.0-40.0

700

112,9-414,6

69,4-255,0

45°

1.5Ду

10.0-40.0

525

117,1-429,9

73,6-270,3

2.0 Ду

10.0-40.0

700

129,4-475,4

86,0-315,8

60°

1.5ДУ

10.0-40.0

525

129,4-475,4

86,0-315,8

2.0 Ду

10.0-40.0

700

146,0-536,3

102,6-376,7

90°

1.5ДУ

10.0-40.0

525

154,3-566,8

110,9-407,2

2.0 Ду

10.0-40.0

700

179,2-658,2

135,8-498,7

400

426

15°

1.5ДУ

11.0-40.0

600

116,8-394,9

62,7-212,1

2.0 Ду

11.0-40.0

800

122,6-414,7

68,6-231,9

30°

1.5ДУ

11.0-40.0

600

134,4-454,7

80,4-271,9

2.0 Ду

11.0-40.0

800

146,3-494,6

92,2-311,9

45°

1-ЗДу

11.0-40.0

600

152,2-514,8

98,2-332,1

2.0 Ду

11.0-40.0

800

169,8-574,2

115,7-391,4

60°

1.5ДУ

11.0-40.0

600

169,8-574,2

115,7-391,4

2.0 Ду

11.0-40.0

800

193,4-654,2

139,4-471,4

90°

1.5ДУ

11.0-40.0

600

204,2-690,7

150,2-508,0

2.0 Ду

11.0-40.0

800

240,6-813,7

106,6-630,9

500

530

15°

1-5ДУ

14.0-40.0

750

191,7-520,1

106,2-288,1

2.0 Ду

14.0-40.0

1000

203,5-552,1

117,9-320

30°

1-5ДУ

14.0-40.0

750

226,8-615,3

141,3-383,3

2.0 Ду

14.0-40.0

1000

250,1-678,7

164,6-446,6

45°

1-5ДУ

14.0-40.0

750

261,7-710,1

176,2-478,1

2.0 Ду

14.0-40.0

1000

296,6-804,8

211,1-572,8

60°

1-5ДУ

14.0-40.0

750

294,8-805,3

211,3-573,3

2.0 Ду

14.0-40.0

1000

343,3-931,5

257,8-699,4

90°

1-5ДУ

14.0-40.0

750

366,7-994,8

281,1-569,4

2.0 Ду

14.0-40.0

1000

437-1185

351,2-952,7
