Отводы гнутые ГОСТ 24950-81

Отводы гнутые ГОСТ 24950-81

Категория: Отводы стальные

Артикул:

Стандарт распространяется на гнутые отводы и кривые вставки, предназначенные для выполнения поворотов в вертикальной или горизонтальной плоскости линейной части стальных магистральных трубопроводов и ответвлений от них, изготовляемые на трубогибочном оборудовании способом поперечной гибки труб в холодном состоянии.
ГОСТ 24950-81

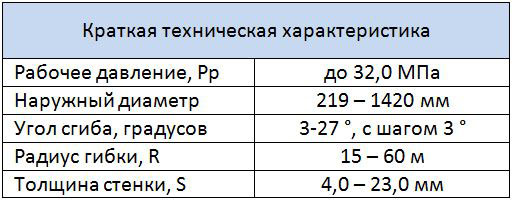

Краткая техническая характеристика:

Рабочее давление, Рр

до 32,0 МПа

Наружный диаметр

219 - 1420 мм

Угол гиба, гр.

3-27°, с шагом 3°

Радиус гиба,

15- 60 м

Толщина стенки, S

4,0- 23,0 мм

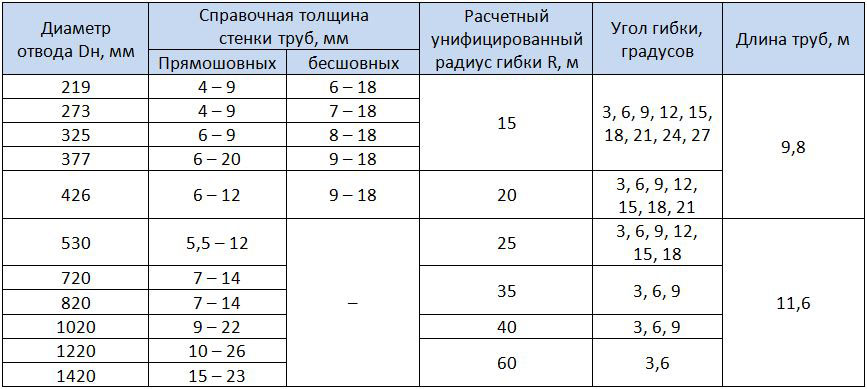

Диаметр отвода,Dн, мм

Справочная толщина стенки труб, мм

Расчетный унифицированный радиус гибки R, м

Угол гибки, град.

Длина труб, м

прямошовных

бесшовных

219

4-9

6-18

15

3, 6, 9, 12, 15, 18, 21, 24, 27

9,8

273

4-9

7-18

325

6-9

8-18

377

6-10

9-18

426

6-12

9-18

20

3, 6, 9, 12, 15, 18, 21

530

5,5-12

-

25

3, 6, 9, 12, 15, 18

11,6

720

7-14

35

3, 6, 9

820

7-14

1020

9-22

40

3, 6, 9

1220

10-26

60

3, 6

1420

15-23
