Отборные устройства

Отборные устройства

Категория: Манометры

Артикул:

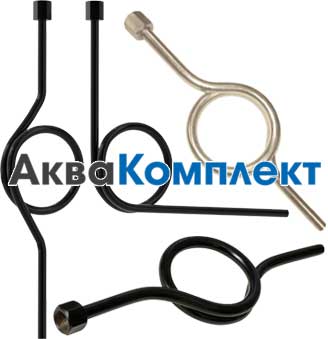

Отборные устройства

Отборное устройство предназначено для установки на трубопроводные системы, цель которого служит снятие показаний температуры, рабочего давления или качества сред, приборами КИПа (контрольно-измерительные приборы). К таким приборам относятся — термометры, манометры, дифманометры и др.

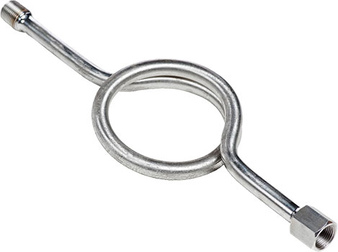

Отборное устройство назначение

Зачем устанавливать отборное устройство на трубопровод и имеет ли смысл это делать? Если позволяет рабочая среда, температура и возможность — то можно конечно установить приборы КИПа без использования отборного устройства. Но зачастую такая возможность выпадает редко, да и срок эксплуатация манометров и других устройств КИПа становиться намного меньше, а показания снятые без использования отборных устройств являются неточными. Отборные устройства берут рабочую среду из трубопроводной магистрали и перемещают её к измерительным приборам для снятия показаний. Отборное устройство состоит из несколько деталей: демпферные трубки, трубные соединения и игольчатые вентиля. Эти детали используются для уменьшения воздействия рабочей среды на результаты показаний, а также предотвращение повреждение и увеличение срока эксплуатации измерительных приборов.

Купить отборные устройства на АкваКомплект

Для этого необходимо отправить заявку на электронный адрес: г. Минск3443802@gmail.com или
г. Гомель419935@mail.ru, в заявке не забудьте указать ваши реквизиты и контактную информацию. Если у вас возникнут какие-либо вопросы, наши менеджеры ответят на них по номерам телефона указанных в разделе контакты.

Таблица размеров:

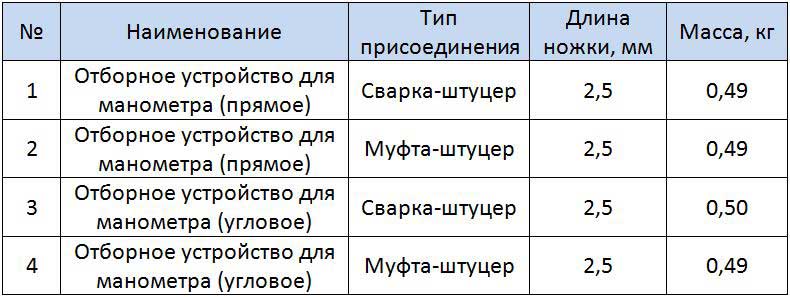

Таблица размеров отборных устройств для манометра

Конструкция отборных устройств

Любое отборное устройство устанавливают в соответствии с назначением и конфигурацией трубопровода и температуры рабочей среды. В состав отборного устройства входит множество различных деталей. К основным деталям данных устройств относят: трубку Перкинса (демпферная трубка), вентили и запорные клапаны для КИПа, бобышки и расширители. По этим деталям классифицируют ОУ. Для разветвление импульсных линий, соединение отборных трубок и присоединения приборов КИП используют тройники и соединения разнообразных назначений и конфигураций. Чтобы заглушить детали в отборном устройстве используют временные пробки заглушки.

Виды отборных устройств

К основным видам ОУ относят:

  • Отборное устройство разряжения;
  • Отборные устройства под термометры (ЗК4);
  • Устройство отбора давления или отборный узел, еще называют конструкция для отбора рабочей среды под манометр (3К14, ОУ16, ОУ25).

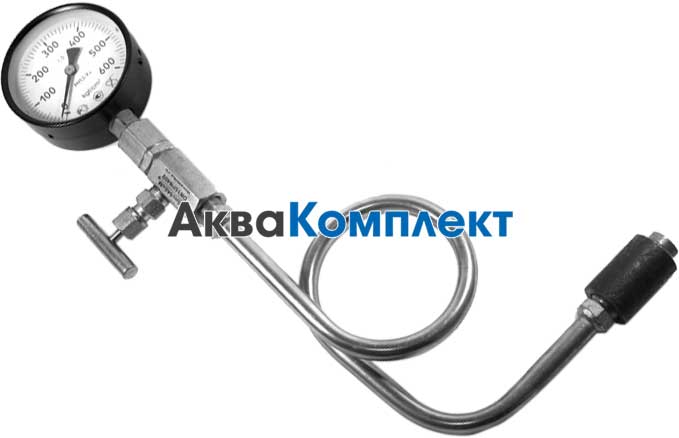

Отборный узел под манометр
